GFT1804 - 2 à 8 voies Générateur de Retard sur Carte

Fonctionnalités principales

  • 2 canaux de retard indépendants (ou 4 ou 8 en option)
  • Résolution de délai de 100 ps (1ps en option)
  • 50 ps de gigue RMS (5 ps en option)
  • Impulsion de sortie 1,5 à 5 V en 50 Ω, temps de montée de 1 ns avec contrôle variable de la largeur, de la polarité, de l’amplitude
  • Taux de déclenchement indépendant (répétitif, unique ou rafale) pour chaque canal
  • Déclenchement externe à partir de deux entrées (une avec pré-mise à l’échelle) ou mode de déclenchement interne à partir de deux temporisateurs programmables synchrones et commande logicielle.
  • Entrée de porte (ou deuxième déclencheur)
  • Horloge externe jusqu’à 240 MHz (programmable par l’utilisateur)
  • Contrôlé via USB et Ethernet
  • Format ultra-compact et faible puissance
  • Alimentation externe compacte AC/DC fournie
    Option d’amplitude de sortie de canal: 3 à 10 V ou 15 à 50 V ou niveau LVDS
Demande de prix Fiche produit

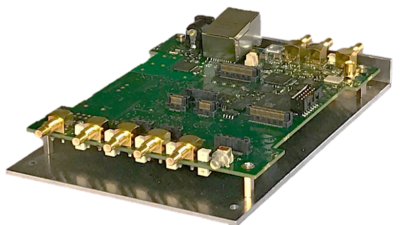

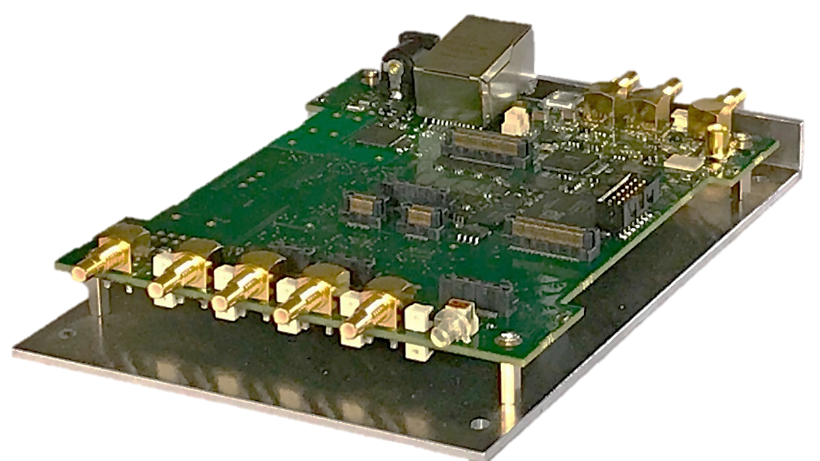

Le générateur d’impulsions et de retards GFT1804 fournit 2 (ou 4 ou 8 en option) impulsions retardées indépendantes. Des retards allant jusqu’à 100 secondes peuvent être programmés avec une résolution de 100 ps et une gigue de canal à canal inférieure à 50 ps RMS. Une option permet d’améliorer la résolution du retard à 1 ps et et fournit une impulsion précise de 500 ps avec une gigue RMS de 5 ps .

Les sorties SMB fournissent 1,5 V à 5 V, 1 ns de temps de montée, sous 50 Ω. L’amplitude, la polarité et la largeur d’impulsion sont réglables sur chaque canal de sortie. En option, l’amplitude des impulsions peut être de 3 V à 10 V ou de 15 V à 50 V sous 50 Ω ou niveau LVDS.

Le modèle GFT1804 offre deux entrées ou deux temporisations synchronisées internes (réglables de 0,1 Hz à 50 MHz) ou une commande logicielle pour déclencher tous les canaux de retard sélectionnés. Les temporisateurs internes peuvent être démarrés par bouton-poussoir ou commande logicielle. L’un ou l’autre taux de déclenchement peut être défini comme mono-coup ou répétitif.

Le générateur utilise une référence d’horloge TCXO interne à 100 MHz ou une horloge externe programmable (de 10 MHz à 240 MHz) (sinus ou carré).

Les paramètres du GFT1804 peuvent être contrôlés à distance via Ethernet ou USB vers UART.

Exemple d’application: le GFT1804 est bien adapté pour synchroniser tous les appareils d’un système laser picoseconde avec une seule unité compacte et une seule interface graphique. Dans cette application, «l’entrée de référence d’horloge» du générateur d’impulsions et de retard reçoit un signal (80 MHz par exemple) de l’oscillateur laser via un convertisseur optique-électrique. Du générateur GFT1804, chaque amplificateur (Pump-laser, Q-switch, Pockel cell …) ou des instruments de diagnostic (Numériseur, Calorimètre, Camera CCD…) peuvent recevoir des impulsions répétitives ou uniques (ajustées en fréquence, retard, amplitude, polarité et largeur) synchronisées sur « Entrée de référence d’horloge » avec un gigue très faible.
