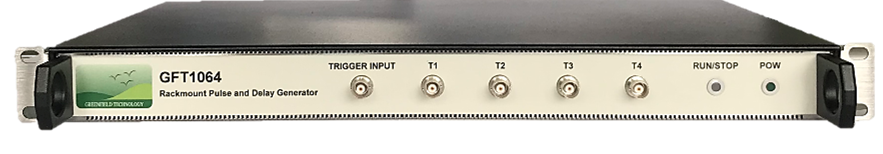

Le générateur de retard version rack GFT1064 fournit 4 impulsions retardées indépendantes. Des retards allant jusqu’à 10 secondes peuvent être programmés avec une résolution de 100 ps et une gigue de canal à canal inférieure à 50 ps RMS.
Les sorties BNC délivrent des impulsions de 1,5 V à 5 V, 1 ns de temps de monté sous 50 Ω. L’amplitude, la polarité et la largeur des impulsions sont réglables sur chaque canal de sortie. En option, l’amplitude des impulsions peut aller de 3 V à 10 V ou de 15 V à 50 V, sous 50 Ω.
Le modèle GFT1064 offre deux entrées ou deux temporisations synchronisées internes (réglables de 0,1 Hz à 50 MHz) ou une commande logicielle pour déclencher tous les canaux de retard sélectionnés. Le taux de déclenchement peut être défini comme mono coup ou répétitif.
Le générateur utilise une référence d’horloge interne TCXO 100 MHz ou une horloge externe (programmable de 10 MHz à 240 MHz) (sinusoïdale ou carrée).
Les paramètres du GFT1064 peuvent être contrôlés à distance via USB ou Ethernet.
Ce générateur est bien adapté pour synchroniser tous les appareils des systèmes laser Picosecond. Dans cette application, l’entrée d’horloge du générateur de retard reçoit un signal de référence (80 MHz par exemple) d’un oscillateur laser via un convertisseur O/E (convertisseur optique-électrique) et le générateur de retard fournit des impulsions simples ou répétitives (ajustées en retard) , amplitude, polarité et largeur) synchronisées sur l’entrée d’horloge avec une gigue très faible. Depuis le générateur de retard, 4 GPIO sous contrôle logiciel permettent de commander des périphériques basse fréquence du système laser, sécurité ou de contrôle.
