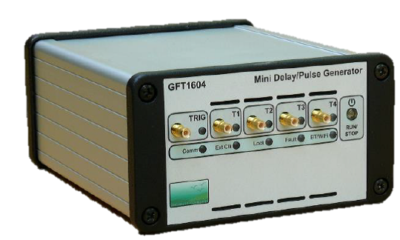

GFT1604 - 4/8 voies Mini Générateur de Retard

Fonctionnalités principales

  • 4 canaux de retard indépendants (8 en option)
  • Résolution de 100 ps (1 ps en option)
  • Gigue de 25 ps canal à canal (5 ps en option)
  • Impulsion de sortie 1,5 à 5 V / 50 Ω, temps de montée de 2 ns avec contrôle indépendant de la largeur, de la polarité, de l’amplitude et du mode MUX
  • Taux de déclenchement indépendant (répétitif, unique ou en rafale) pour chaque canal
  • Mode de déclenchement externe avec pré-scalaire ou mode de déclenchement interne à partir de deux minuteries programmables synchrones ou commande
  • Gate (ou deuxième déclencheur)
  • Synchronisation externe jusqu’à 240 MHz (programmable par l’utilisateur)
  • Contrôlé via USB et Ethernet (WiFi + Bluetooth en option)
  • Format ultra-compact à faible consommation d’énergie
  • En option, l’amplitude des impulsions de sortie peut être comprise entre 3 et 10 V ou entre 15 et 50 V ou niveau LVDS
Effacer
Demande de prix Fiche produit

Le mini générateur de retard GFT1604 fournit 4 impulsions retardées indépendantes (ou 8 en option). Des retards allant jusqu’à 10 secondes peuvent être programmés avec une résolution de 100 ps et une gigue de canal à canal inférieure à 25 ps RMS. Une option permet d’améliorer la résolution à 1 ps et la gigue canal à canal jusqu’à 5 ps RMS.

Les sorties SMB délivrent des impulsions de 1,5 V à 5 V, 2 ns de temps de monté sous 50 Ω. L’amplitude, la polarité et la largeur des impulsions sont réglables sur chaque canal de sortie. En option, l’amplitude des impulsions peut aller de 3 V à 10 V ou de 15 V à 50 V, sous 50 Ω.

Le modèle GFT1604 offre deux entrées ou deux temporisations synchronisées internes (réglables de 0,1 Hz à 50 MHz) ou une commande logicielle pour déclencher tous les canaux de retard sélectionnés. Le taux de déclenchement peut être défini comme mono coup ou répétitif.

Le générateur utilise une référence d’horloge interne TCXO 100 MHz ou une horloge externe (programmable de 10 MHz à 240 MHz) (sinusoïdale ou carrée).

Les paramètres du GFT1604 peuvent être contrôlés à distance via USB vers UART ou Ethernet (ou WiFi / Bluetooth en option).

Ce générateur est bien adapté pour synchroniser tous les appareils des systèmes laser Picosecond. Dans cette application, l’entrée d’horloge du générateur de retard reçoit un signal de référence (80 MHz par exemple) d’un oscillateur laser via un convertisseur O/E (convertisseur optique-électrique) et le générateur de retard fournit des impulsions simples ou répétitives (ajustées en retard) , amplitude, polarité et largeur) synchronisées sur l’entrée d’horloge avec une gigue très faible. Depuis le générateur de retard, 4 GPIO sous contrôle logiciel permettent de commander des périphériques basse fréquence du système laser, sécurité ou de contrôle.

GFT1604 opt 1 - Extension à 8 voies

Générateur de retard

GFT1604 opt 2 - Resolution de 1 ps (Prix par voie)

Générateur de retard

GFT1604 opt 3 - Sortie de 3V à 10V (Prix par groupe de 2 voies)

Générateur de retard

GFT1604 opt 4 - Sortie de 15V à 50V (Prix par groupe de 2 voies)

Générateur de retard

GFT1604 opt 5 - Sortie LVDS (Prix par groupe de 2 voies)

Générateur de retard

GFT1604 opt 6 - Sortie Horloge à la place de 2 voies

Générateur de retard

GFT1604 opt 7 - Wifi et Bluetooth

Générateur de retard

GFT1604 opt 8 - Boitier avec kit montage rack

Générateur de retard

GFT16044/8 voies Mini Générateur de Retard
GFT1604 Opt 1Extension à 8 voies
GFT1604 Opt 2Resolution de 1 ps (Prix par voie)
GFT1604 Opt 3Sortie de 3V à 10V (Prix par groupe de 2 voies)
GFT1604 Opt 4Sortie de 15V à 50V (Prix par groupe de 2 voies)
GFT1604 Opt 5Sortie LVDS (Prix par groupe de 2 voies)
GFT1604 Opt 6Sortie Horloge à la place de 2 voies
GFT1604 Opt 7Wifi et Bluetooth
GFT1604 Opt 8Boitier avec kit montage rack
