MAQ-BOX - Système d'acquisition de données multi-fonctions

Fonctionnalités principales

  • Coût le plus bas de l’industrie par voie
  • Précision de ± 0,035%
  • Jusqu’à 64 canaux de thermocouples isolés
  • Jusqu’à 40 canaux isolés RTD / PT100 4 fils
  • Jusqu’à 32 canaux Strain Gage isolés
  • Toute combinaison d’E/S analogiques et numériques à partir de 25 modules différents.
  • Interfaces complètes prises en charge: périphérique USB, LAN, RS232 / RS485
  • Isolation de 1500Vrms
  • Logiciel de contrôle graphique ReDAQ®
Effacer
Demande de prix Fiche produit

Ce système MAQ-BOX puissant, hautement performant et hautement flexible offre le coût par canal le plus bas du marché, avec une précision de ± 0,035% (dépend du module). Il est idéal pour les tests et les mesures en laboratoires, les applications militaires et aérospatiales, l’énergie, la surveillance de l’environnement.

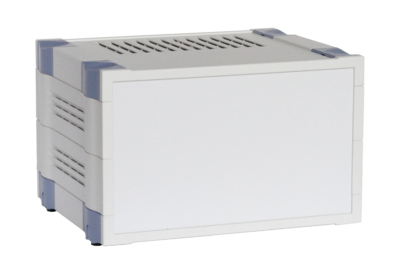

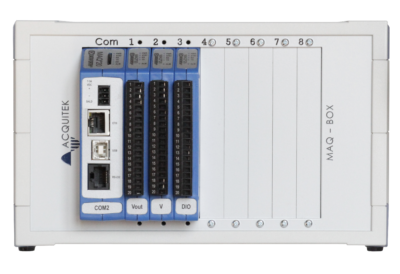

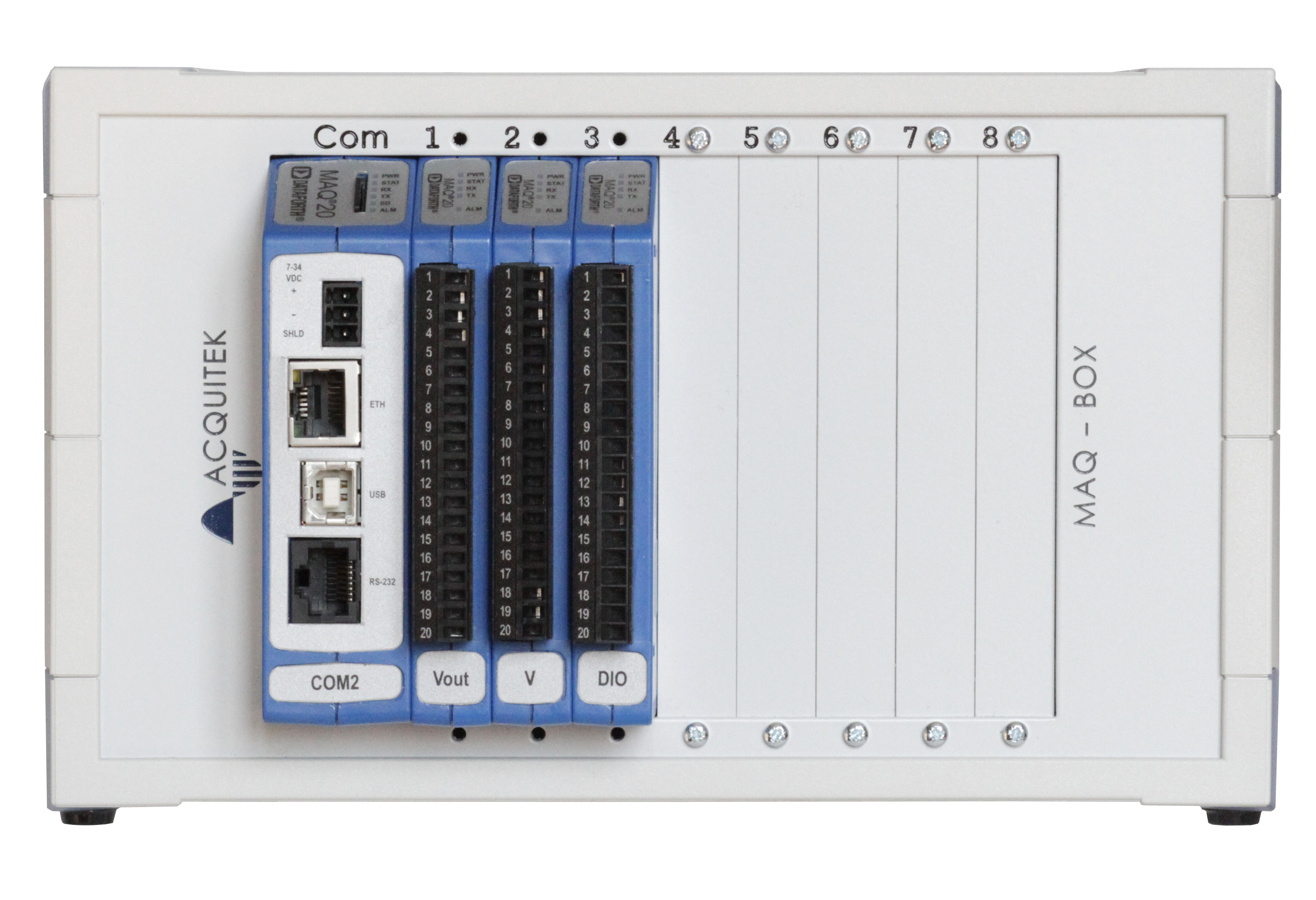

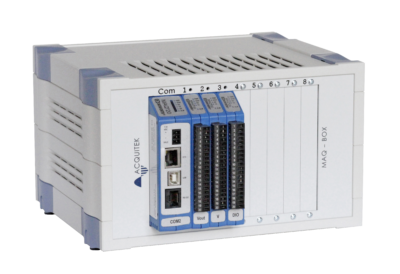

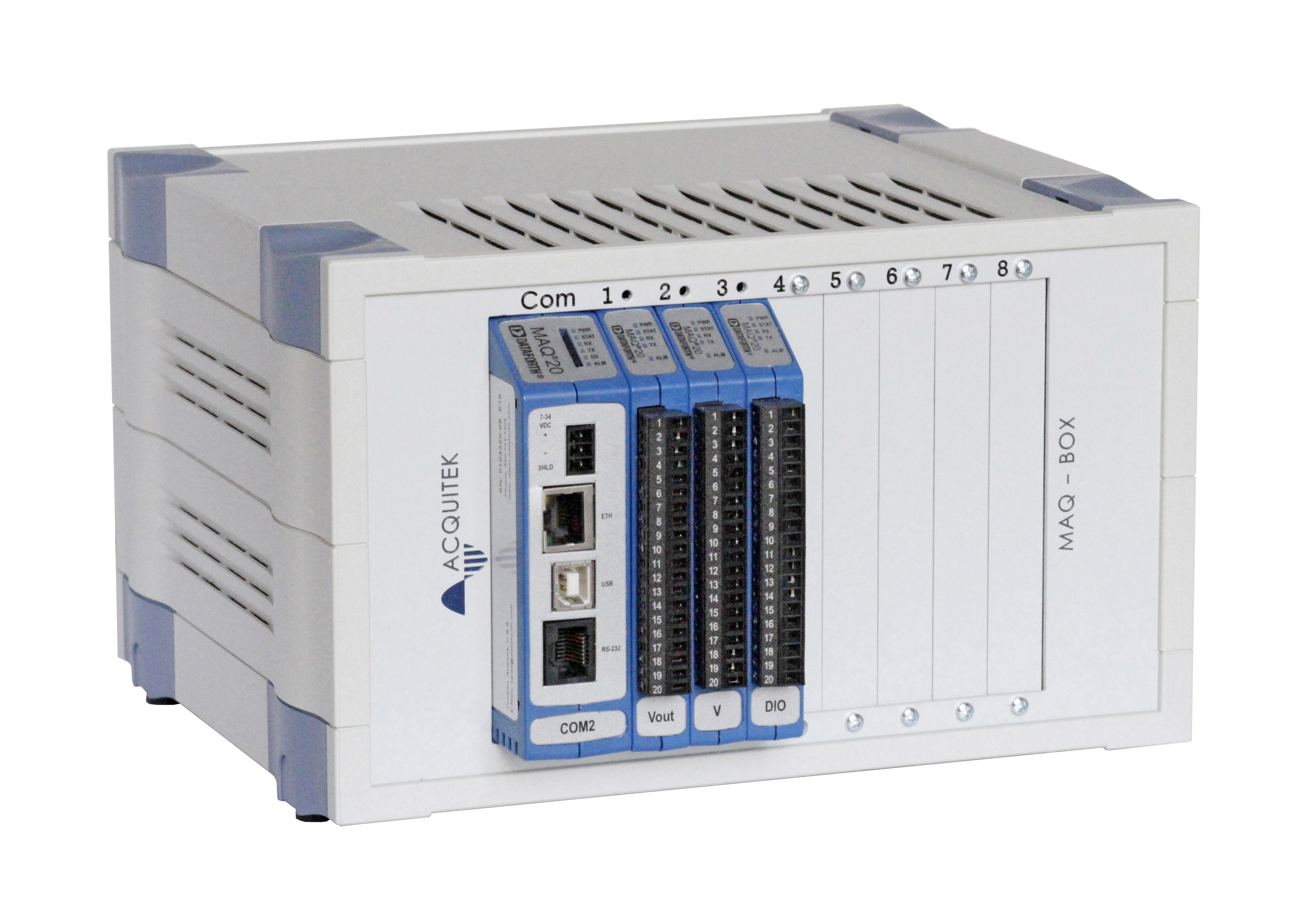

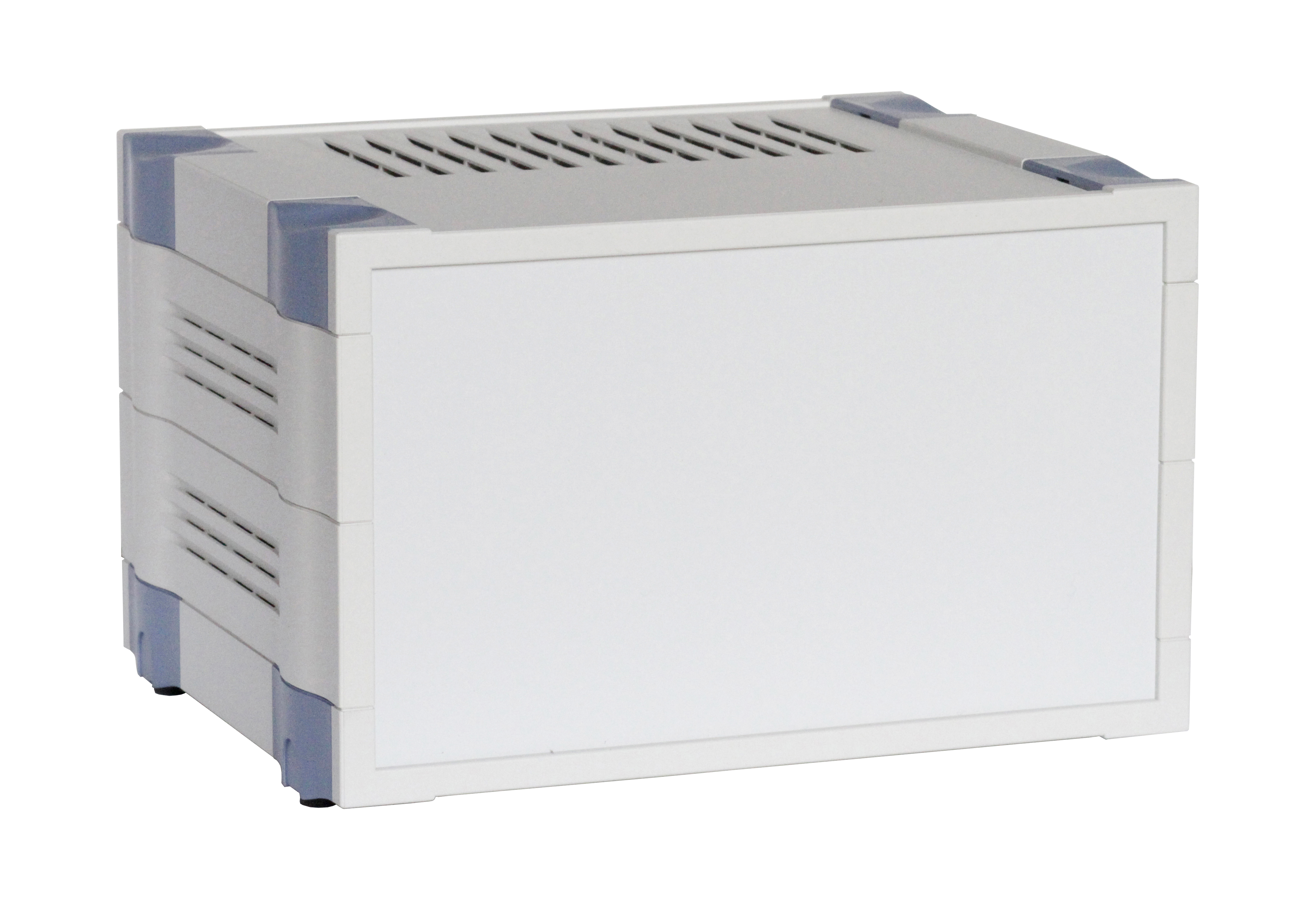

Le MAQ-BOX comprend un châssis à 8 emplacements avec des modules d’entrée et de sortie de conditionnement de signaux programmables, multicanaux et robustes. Chaque module d’E/S a une barrière d’isolation de 1500Vrms entre le câblage côté utilisateur et le côté système, et de nombreux modèles offrent une isolation par canal. Toutes les bornes de câblage utilisateurs sont fortement protégées contre la surtension, la connexion accidentelle de signaux incorrects et les décharges électrostatiques.

MAQ20-COM2 - Module de communication MAQ20-COM2 - Module de communication

Connectez l'ordinateur hôte au système MAQ®20 Communiquer en utilisant Ethernet, USB, RS-485, RS-232 Jusqu'à 4 connexions simultanées Socket avec Ethernet Vitesse série de 921.6Kbps sur RS-232 / RS-485 Stockage de données local, carte SD Interfaçage jusqu'à 24 modules E/S

MAQ20-BRDG1 - Entrées pont de Gauge MAQ20-BRDG1 - Entrées pont de Gauge

Le module MAQ20-BRDG1, entrée jauge de contrainte pour l’acquisition de données et les systèmes de contrôle, offre 4 canaux d’entrée et peut interfacer en pont, demi pont, et quart pont à l’aide de connexions 4 fils ou 6 fils. Toutes les voies du module MAQ20-BRDG1 sont configurables individuellement, que ce soit les gammes, les alarmes, et le moyennage pour correspondre aux applications les plus exigeantes.

MAQ20-VSN - Entrées tension simples MAQ20-VSN - Entrées tension simples

Module d'entrée Tension 16 voies Plages d'entrée de ±60V, ± 40V, ± 20V, ± 10V, ± 5V Entrée simple CMR de 100dB à 50Hz ou 60Hz

MAQ20-VDN - Entrées tensions différentielles MAQ20-VDN - Entrées tensions différentielles

Module entrée Tension 8 voies Plages d'entrée de ±60V, ± 40V, ± 20V, ± 10V, ± 5V Entrée différentielle CMR de 100dB à 50Hz ou 60Hz

MAQ20-MVDN - Entrées analogiques Millivolts MAQ20-MVDN - Entrées analogiques Millivolts

Module entrée milli-voltage 8 voies Plages d'entrée de ±2.0V, ± 1,0 V, ± 250mV, ± 100mV, ± 50mV Entrée différentielle CMR de 100dB à 50Hz ou 60Hz

MAQ20-TTC - Entrées Thermocouple T MAQ20-TTC - Entrées Thermocouple T

[ zoom ]8 voies d'entrée différentiellesThermocouples Types J Tous les canaux configurables individuellement pour la gamme, les alarmes, le moyennage Isolement Entrée à bus de 1500 Veff

MAQ20-JTC - Entrées Thermocouple J MAQ20-JTC - Entrées Thermocouple J

8 voies d'entrée différentielles Thermocouples Types J Tous les canaux configurables individuellement pour la gamme, les alarmes, le moyennage Isolement Entrée à bus de 1500 Veff

MAQ20-KTC - Entrées Thermocouple K MAQ20-KTC - Entrées Thermocouple K

8 voies d'entrée différentielles Thermocouples Types K Tous les canaux configurables individuellement pour la gamme, les alarmes, le moyennage Isolement Entrée à bus de 1500 Veff

MAQ20-RSTC - Entrées thermocouple R et S MAQ20-RSTC - Entrées thermocouple R et S

8 voies d'entrée différentielles Thermocouples Types R & S Tous les canaux configurables individuellement pour la gamme, les alarmes, le moyennage Isolement Entrée à bus de 1500 Veff

MAQ20-RTD31 - 6 entrées RTD 3-fil (PT-100) MAQ20-RTD31 - 6 entrées RTD 3-fil (PT-100)

Interface pour Pt100, Ni120 RTD et potentiomètres jusqu'à 5ko Tous les canaux configurables individuellement, type de capteur, plage, alarmes, moyennage Chaque canal protégé jusqu'à 240Vrms surcharge continue Isolement 1500 Veff Entrée à bus Isolement Précision ± 0,06% Activation sélective des voies du module pour la numérisation Température de fonctionnement étendue -40°C à +85°C

MAQ20-RTD41 - 5 entrées RTD 4-fil (PT-100) MAQ20-RTD41 - 5 entrées RTD 4-fil (PT-100)

Interface pour Pt100, Ni120 RTD 4-fil Tous les canaux configurables individuellement, type de capteur, plage, alarmes, moyennage Chaque canal protégé jusqu'à 240Vrms surcharge continue Isolement 1500 Veff Entrée à bus Isolement Précision ± 0,06% Activation sélective des voies du module pour la numérisation Température de fonctionnement étendue -40°C à +85°C

MAQ20-VO - Sorties tension isolées MAQ20-VO - Sorties tension isolées

Module de tension sortie de 8 canaux Gammes de sortie 0-10 V, 0-5 V, 0-2.5V, ± 10V, ± 5V, ± 2,5 V Courant de sortie de 10mA (1000 Ohm à 10V) (charge max.) Protection de sortie continue 40Vrms

MAQ20-IO - Sorties courant isolées MAQ20-IO - Sorties courant isolées

8 voies sortie isolés Voies configurables individuellement Niveau par défaut et forme d'onde de sortie définie par l’utilisateur Isolement Entrée à bus de 1500 Veff

MAQ20-DIOL - Entrées/Sorties Numériques MAQ20-DIOL - Entrées/Sorties Numériques

Module 5 canaux d'entrée et 5 canaux de sortie numérique Entrée 3 à 60V DC Sortie 3 à 60V DC @ 3A Fonctions E/S spéciales par voie: Comptage, Fréquence, Interval, PWM ect..

MAQ20-DIOH -  E/S Numériques MAQ20-DIOH - E/S Numériques

Module 4 canaux d'entrée et 4 canaux de sortie numérique Entrée 90 à 280V AC/DC Sortie 24 à 280V AC @ 3A Fonctions E/S spéciales par voie: comptage, fréquence, Interval, PWM

ReDAQ Shape - Logiciel Redaq Shape ReDAQ Shape - Logiciel Redaq Shape

Créer, enregistrer et ouvrir des projets d'interface utilisateur graphique Idéal pour le test, le processus, la collecte de données et les applications d'analyse de données Créer des projets personnalisés en 3 étapes faciles Utilisez les fonctions pré-intégrées acquérir et d'analyser

MAQ20-FREQ - 8 Entrées Fréquence MAQ20-FREQ - 8 Entrées Fréquence

Le module d’entrée de fréquence MAQ20 offre 8 canaux d’entrée pour mesurer des fréquences jusqu’à 1 MHz. Tous les canaux sont configurables individuellement pour la gamme et les alarmes pour correspondre aux applications les plus exigeantes. Quatre sorties contrôlables peuvent être utilisées pour l’excitation du capteur ou comme sorties compatibles avec la logique 5V.

MAQ20-IDN - Entrées courant différentielles MAQ20-IDN - Entrées courant différentielles

Module d'entrée de courant à 8 voies Plages d'entrée de 0-20 mA ou 4-20 mA Entrée différentielle CMR de 100dB à 50Hz ou 60Hz

MAQ20-ISN - entrées courant simples MAQ20-ISN - entrées courant simples

Module d'entrée de courant à 16 voies Plages d'entrée de 0-20 mA ou 4-20 mA Entrée simple CMR de 100dB à 50Hz ou 60Hz
