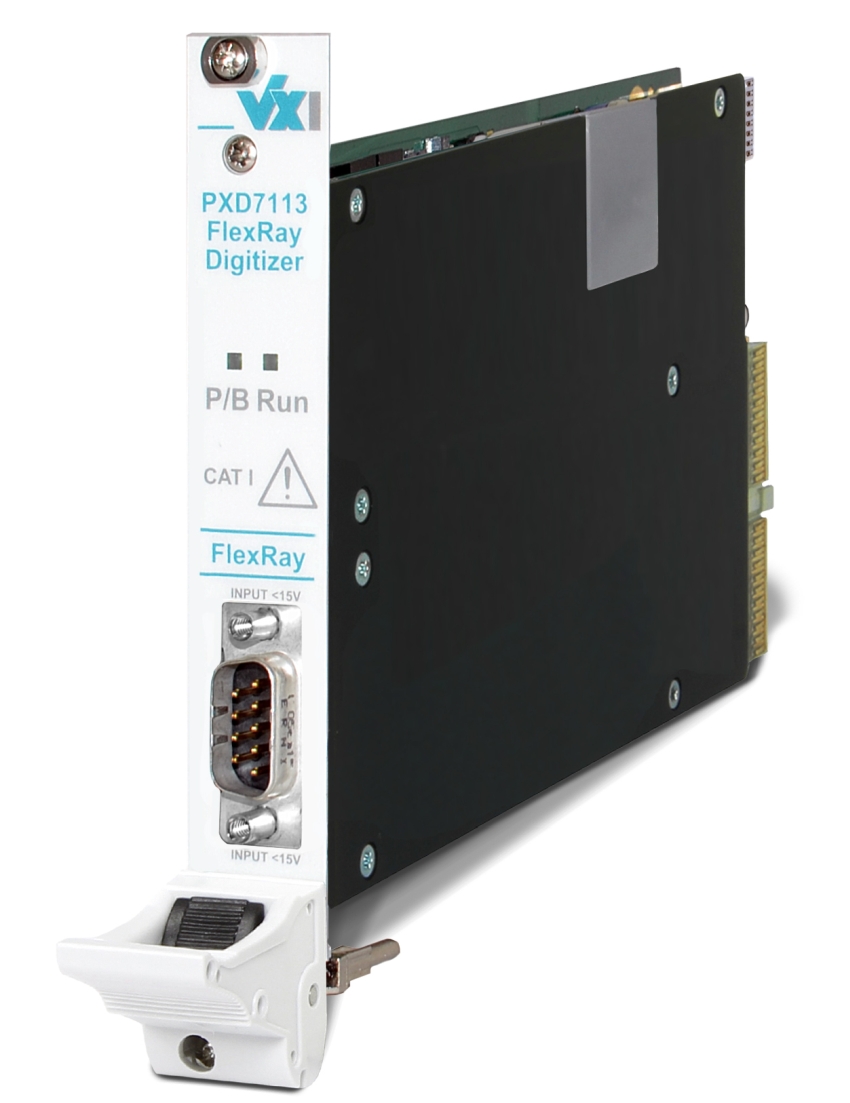

PXD7113 - Numériseur PXI(e) FlexRay 100Méch/Sec 16-Bit

Fonctionnalités principales

  • 100 Méch/sec avec 16 Bit de résolution
  • Entrées multiplexées isolées, mode différentielle ou entrée simple sélectionnable
  • Synchronisation multi-instruments
  • Compteur et multimètre intégré
Demande de prix Fiche produit

Numériseur FlexRay haute résolution
Le numériseur PXD7113 FlexRay dispose d’une entrée échantillonnant 100 Méch/s avec une résolution de 16 bits, des tensions d’entrée allant jusqu’à ± 10 V et une bande passante jusqu’à 10 MHz.
Le PXD7113 possède une mémoire de 2 Mo qui permet jusqu’à 1 million d’échantillons. L’appareil dispose d’un taux de réjection en mode commun (CMRR) élevé.

Deux entrées multiplexées – sélectionnables en entrées différentielles ou simples
Le PXD7113 peut être configuré en mode différentiel ou simple. Dans les deux modes, une résistance de terminaison optionnelle de 95 Ohm peut être activée. Cela permet une mesure du signal FlexRay sans conditionnement supplémentaire du signal.
Les données peuvent être acquises avant et après l’événement de déclenchement avec un compteur d’échantillons programmable, qui contrôle le nombre de points acquis.

Possibilités de synchronisation d’instruments multiples
Une grande quantité de déclenchement sont disponibles. De plus, le PXD7113 dispose d’un compteur  et d’un voltmètre intégré.

Conception à haut débit pour de nombreuses applications
Le PXD7113 est conçu pour des tests à haut débit. Cette conception garantit des mesures de haute qualité et est parfaite pour un large éventail de domaines d’application, y compris l’automobile, les communications, les applications scientifiques, l’industrie militaire/aérospatiale et électronique grand public.

PXD7113Numériseur PXI(e) FlexRay 100Méch/Sec 16-Bit
