PXD(e)721x - Numériseur PXI(e), 100Méch/Sec, 16-bit

Fonctionnalités principales

  • Jusque 2 voies indépendantes flottantes ou non
  • Gamme d’entrée maximum de 120Vcc
  • 100Méch/s avec 16Bit de résolution
  • Jusque 100MHz de bande passante
  • Option entrées flottantes et isolées
  • CMRR élevé
  • Haute productivité
  • Multimètre et compteur  intégrés
Effacer
Demande de prix Fiche produit

Cette famille de numériseurs à haute résolution est basée sur la «plate-forme PXI configurable flexible» (FlexCPP). Cette plate-forme permet de nombreuses variantes de numériseurs désirés par les clients.

Numériseur de forme d’onde haute vitesse et haute résolution
La famille de numériseurs à haute résolution PXD721x comporte jusqu’à deux voies d’entrée échantillonnées simultanément de 100 Méch/s avec une résolution de 16 bits, des tensions d’entrée jusqu’à +/- 60 V et une bande passante allant jusqu’à 100 MHz. Chaque voie de numérisation possède sa propre mémoire de 2 Mo qui permet jusqu’à 1 million d’échantillons. En fonction du nombre de voie et de l’option flottante, les numériseurs sont intégrés dans un châssis compacte 3U PXI et occupe 1 ou 2 emplacements.

La plage de tension d’entrée élevée permet une mesure facile
La tension maximale pour chaque entrée est de +/- 60V. Cela permet de mesurer les signaux haute tension sans conditionnement amont particulier.

Haute productivité pour de nombreuses applications
Les numériseurs de la famille PXD721x sont conçus pour des tests à haut débit. Plusieurs mesures associées à la fonction de segmentation de la mémoire entraînent une amélioration supplémentaire du temps de test (facultatif).
Cette conception garantit des mesures de haute qualité et est idéale pour un large éventail de domaines d’application, y compris l’automobile, les communications, les applications scientifiques, l’industrie militaire et aérospatiale et l’électronique grand public. Les données acquises peuvent être avant ou après le déclenchement ou n’importe où entre les deux, avec un compteur d’échantillons programmable qui contrôle le nombre de points acquis.

La famille de numériseurs de formes PXD721x est également disponible en tant que PXI Express PXDe721x.

PXD7211 - Numériseur PXI(e) 1 voie, non flottante, 1 emplacement

Numériseur

PXD7212 - Numériseur PXI(e) 2 voies, non flottantes, 1 emplacement

Numériseur

PXD7213 - Numériseur PXI(e) 1 voie, flottante, 1 emplacement

Numériseur

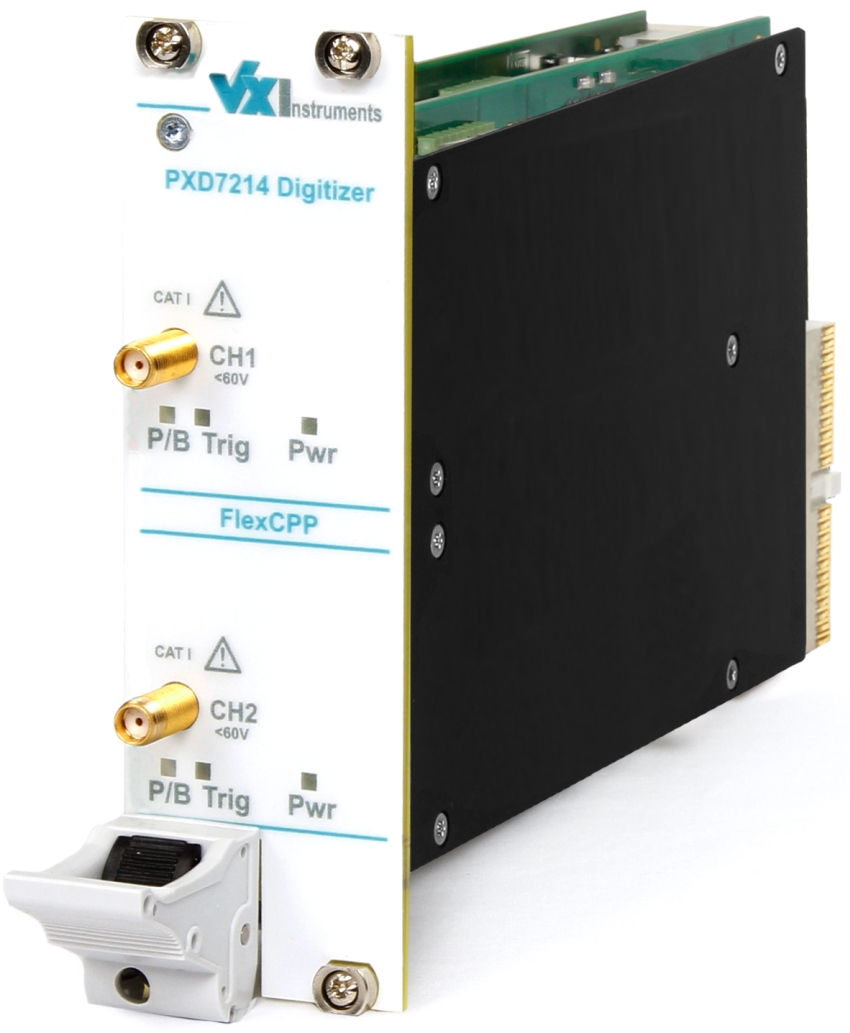

PXD7214 - Numériseur PXI(e) 2 voies, flottantes, 2 emplacements

Numériseur

PXD(e)721xNumériseur PXI(e), 100Méch/Sec, 16-bit
PXD7211Numériseur PXI(e) 1 voie, non flottante, 1 emplacement
PXD7212Numériseur PXI(e) 2 voies, non flottantes, 1 emplacement
PXD7213Numériseur PXI(e) 1 voie, flottante, 1 emplacement
PXD7214Numériseur PXI(e) 2 voies, flottantes, 2 emplacements
