PXD731x - Numériseur haute tension PXI, 100Méch/Sec, 16-bit

Fonctionnalités principales

  • La gamme d’entrée la plus élevée du marché avec 500Vcc
  • 100Méch/sec. avec 16 Bit de résolution
  • Isolation totale
  • Synchronisation instruments multiples
  • Compteur/timer intégré
  • Multimètre intégré
Demande de prix Fiche produit

Numériseur haute tension et haute résolution
La famille de numériseurs à haute tension PXD731x fonctionne jusque 100Méch/Sec, avec une résolution de 16 bits, des tensions d’entrée allant jusqu’à ± 250 V et une bande passante jusqu’à 50 MHz. Chaque voie de numérisation possède sa propre mémoire de 2 Mo qui permet jusqu’à 1 million d’échantillons. Tous les PXD731x ont un taux de rejection en mode commun (CMRR) élevé en raison des entrées isolées.

La gamme de tension d’entrée la plus élevée permet une mesure plus facile
La tension maximale pour chaque entrée de signal est de ± 250 V. Cela permet de mesurer les signaux haute tension sans conditionnement supplémentaire du signal. Les données acquises peuvent être avant le déclenchement, après le déclenchement ou n’importe où entre les deux, avec un compteur d’échantillons programmable qui contrôle le nombre de points de données. Une grande quantité de capacités de déclenchement résulte en plusieurs possibilités de synchronisation d’instruments et de voies.

Transfert à haut débit pour une productivité optimale
Les numériseurs de la famille PXD731x sont conçus pour des tests à haute vitesse. Cette conception garantit des mesures de haute qualité et est idéale pour une large gamme de domaines d’application, y compris l’automobile, les communications, les applications scientifiques, l’industrie militaire/aérospatiale et électronique grand public.

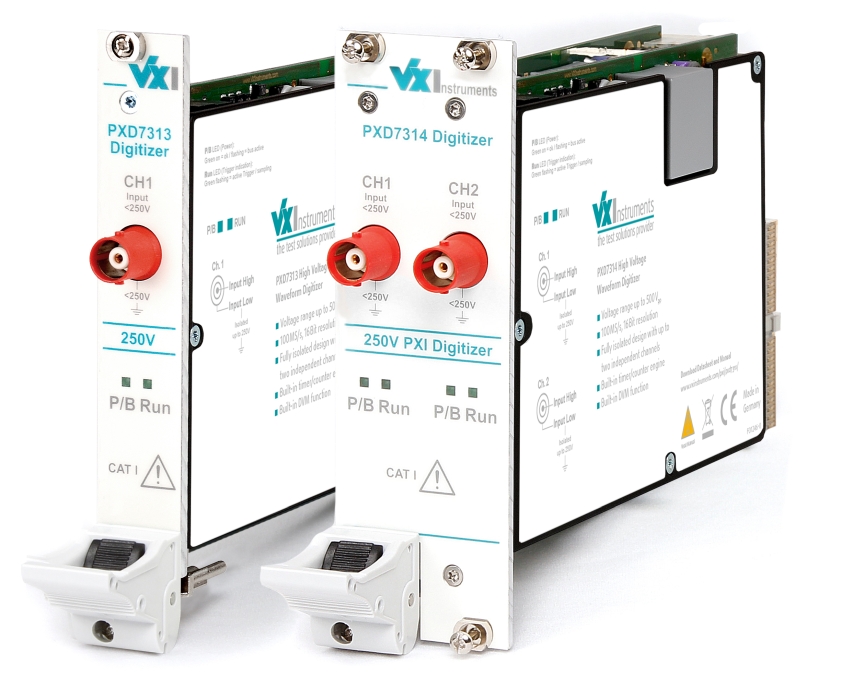

Disponible avec une ou deux voies
Le PXD7313 utilise uniquement un emplacement PXI (3U). Le PXD7314, 2 voies indépendantes dans 2 emplacements PXI (3U).
