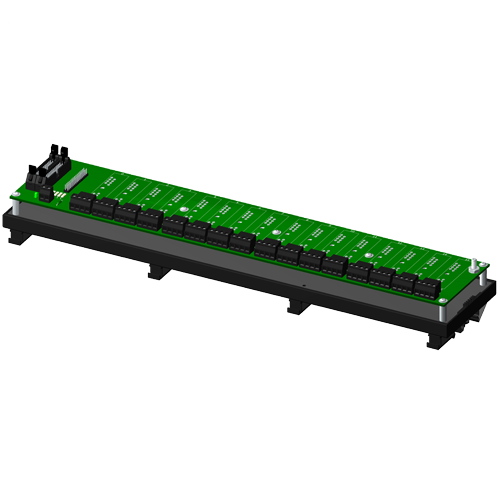

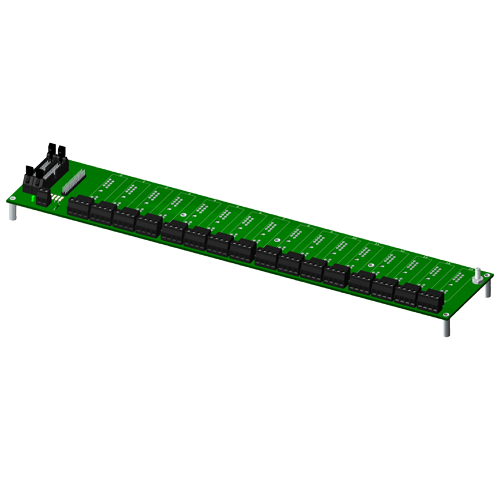

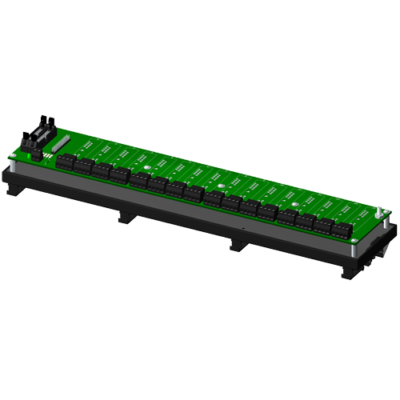

Le panneau arrière à 16 canaux SCMPB01 peut accepter n’importe quel module analogique SCM5B dans n’importe quel mélange. Il peut être monté sur rack 19 « en métal SCMXRK-002. Le SCMPB01 dispose de 16 canaux de signaux d’E/S analogiques non adressables qui fournissent à chaque module son propre bus analogique. Le commutateur de sortie du module est continuellement « activé » lors de l’utilisation de ce panneau arrière et les seize sorties de module sont simultanément accessibles aux cartes d’acquisition de données à haute vitesse (ADC).
Un ensemble de cavaliers de pont inter-canaux permet de connecter la sortie d’un module d’entrée à l’entrée d’un module de sortie, fournissant deux niveaux d’isolation. Un capteur de température est monté sur chaque canal pour fournir une compensation de soudure froide pour les modules d’entrée de thermocouple. Les connexions côté utilisateur se terminent par quatre bornes à vis sur chaque site de module. Utilisez le câble d’interface système SCMXCA004-XX pour la connexion au système hôte.
