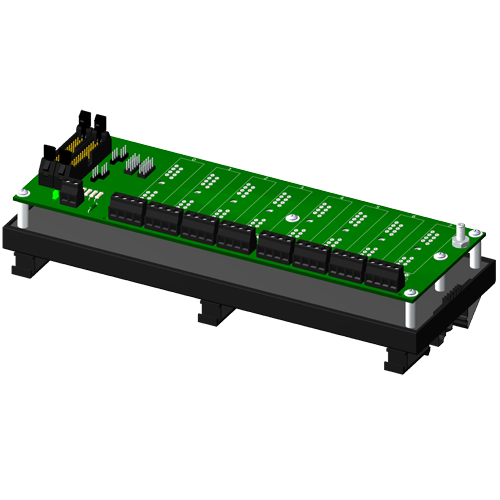

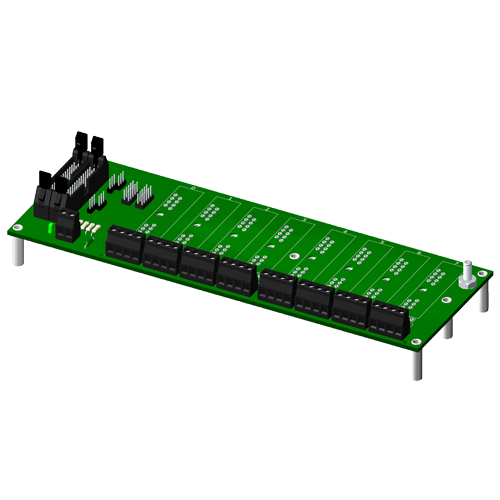

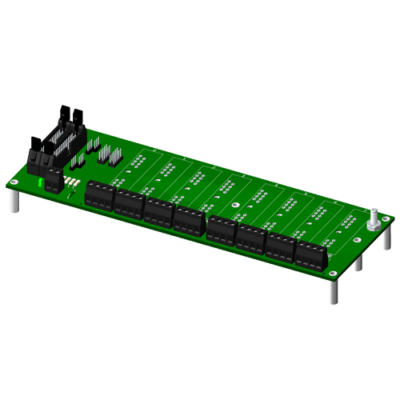

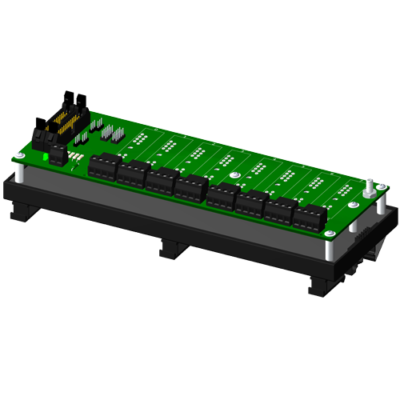

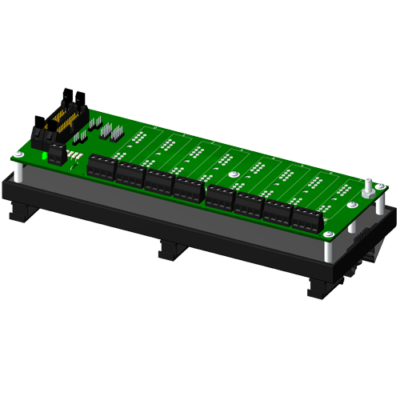

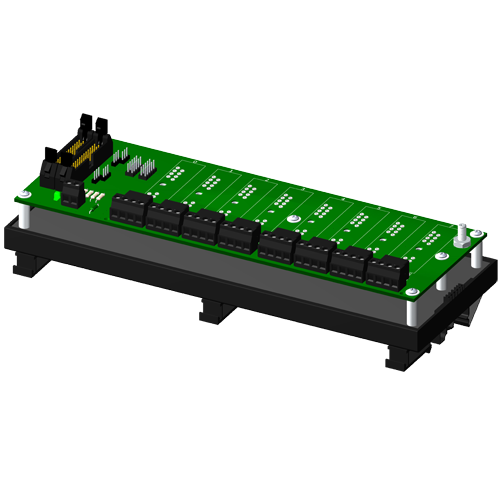

Le panneau arrière SCMPB06 peut accepter jusqu’à huit modules SCM5B dans n’importe quelle combinaison. Il peut être monté sur le rack 19 « en métal SCMXRK-002.
Le SCMPB06 a deux bus analogiques; un pour l’entrée analogique et un pour la sortie analogique. Cette configuration à deux bus tire parti des sorties commandées par commutateur sur les modules d’entrée et des entrées de suivi et de maintien sur les modules de sortie. Un capteur de température est monté sur chaque canal pour fournir une compensation de soudure froide pour les modules d’entrée de type thermocouple.
Les connexions côté utilisateur se terminent par quatre bornes à vis sur chaque site de module. Jusqu’à huit panneaux arrière SCMPB06 peuvent être connectés en série. Utilisez le câble SCMXCA004-XX pour le chaînage en série et la connexion à l’ordinateur hôte. Les cavaliers sur le SCMPB06 permettent à l’utilisateur de sélectionner des adresses faibles (c’est-à-dire des canaux 0-7) ou élevées (c’est-à-dire des canaux 8-15).
