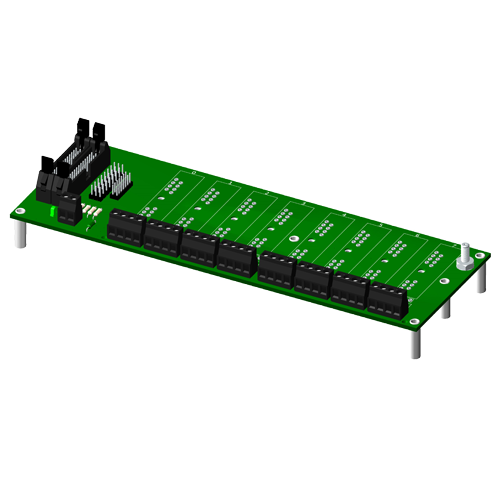

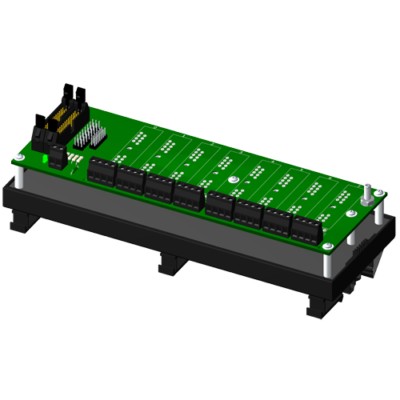

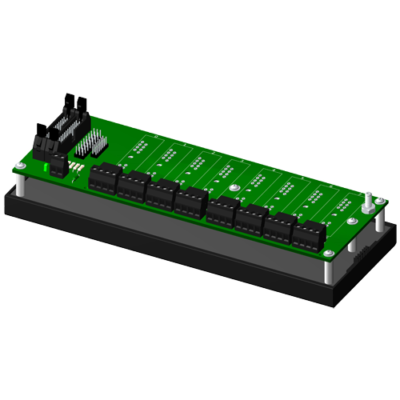

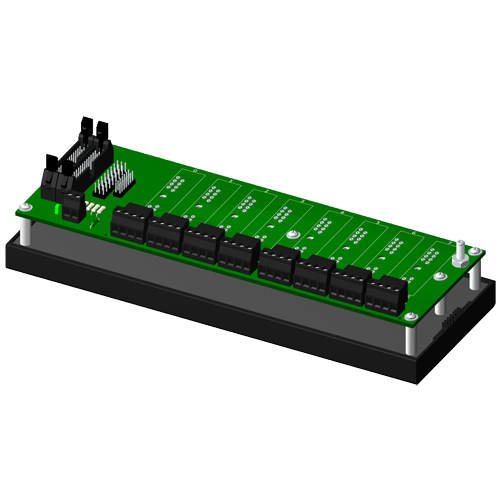

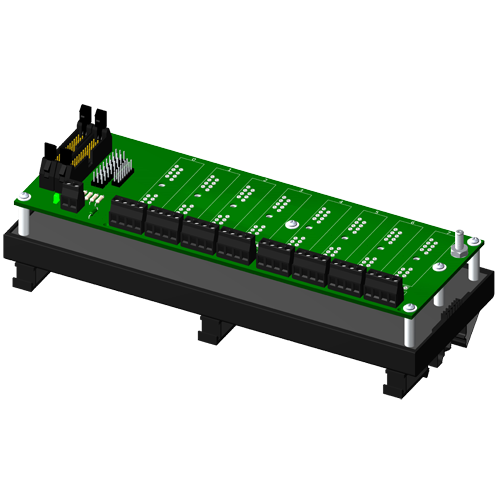

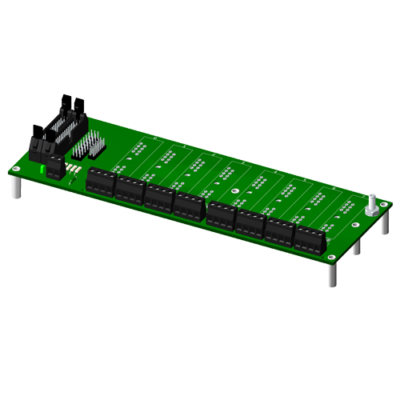

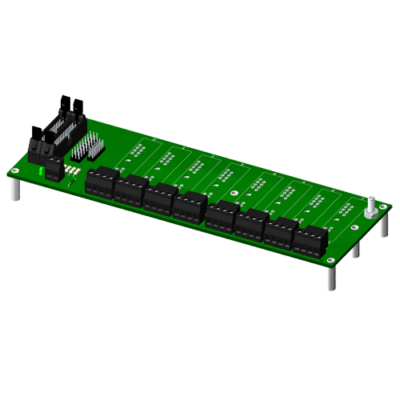

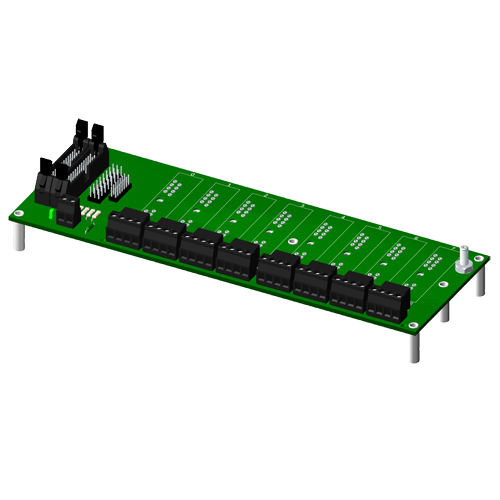

Le panneau arrière SCMPB05 peut accepter jusqu’à huit modules d’entrée et/ou de sortie analogiques SCM5B dans n’importe quelle combinaison. Il peut être monté sur le rack 19 « en métal SCMXRK-002. Un chemin de signal analogique séparé est fourni pour chaque canal et le signal de chaque canal est accessible aux connecteurs redondants 26 broches. Le commutateur de sortie du module est continuellement « activé » lors de l’utilisation de ce panneau arrière et les huit sorties du module sont simultanément accessibles aux cartes d’acquisition de données haute vitesse (ADC).
Des cavaliers intégrés permettent de mettre en parallèle deux cartes SCMPB05 pour former un équivalent SCMPB01. Un ensemble supplémentaire de cavaliers de pont inter-canaux permet de connecter la sortie d’un module d’entrée à l’entrée d’un module de sortie, fournissant deux niveaux d’isolation. Les cavaliers sur le SCMPB05 permettent à l’utilisateur de sélectionner des adresses faibles (c’est-à-dire des canaux 0-7) ou élevées (c’est-à-dire des canaux 8-15).
Un capteur de température monté sur chaque canal fournit une compensation de soudure froide pour les modules d’entrée de type thermocouple. Les connexions côté utilisateur se terminent par quatre bornes à vis sur chaque site de module. Utilisez le câble d’interface système SCMXCA004-XX pour la connexion au système hôte.
