WBR-200 - Enregistreur de données RF large bande

Fonctionnalités principales

  • 1 à 4 entrées RF jusqu’à 27 GHz
  • Jusqu’à 21 canaux de pré-sélecteur et préamplificateur
  • Bande passante du récepteur
    • 160 MHz à 0 Hz FI
    • 80 MHz à 55 MHz FI
    • 10 MHz à 35 MHz FI
  • Numériseur
    • 16 bits de résolution
    • De 2 à 8 canaux
    • Jusqu’à 500 Méch/s par voie
    • Jusque 350MHz de bande passante

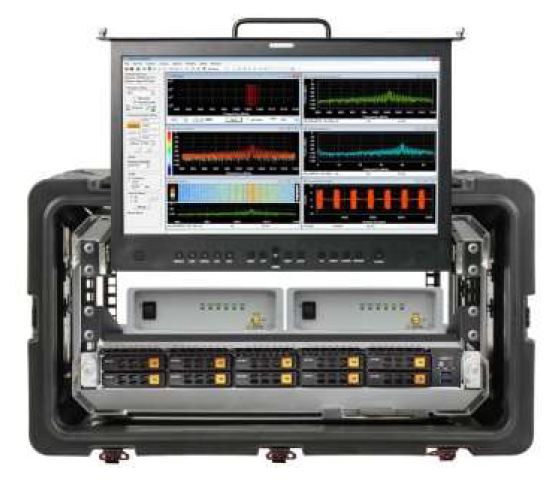

  • Enregistreur de signal portable
    • Portable ou Rackable
    • Stockage SSD jusqu’à 72 To
    • Processeur Xeon à multi-cœurs
    • Jusqu’à 512Go de RAM
Demande de prix Fiche produit

Cette  série de systèmes d’enregistrement de signaux RF est complète avec des récepteurs intégrés, des numériseurs, un ordinateur, un système de stockage et un logiciel d’analyse de spectre sans programmation. Ces solutions clés en main fournissent aux clients un système d’enregistrement de signaux très puissant et flexible, tout en minimisant les risques inhérents aux systèmes auto-intégrés.

Le logiciel d’analyse de spectre, SpectraScopeRT, ne nécessite aucune programmation et permet de contrôler la fréquence centrale du récepteur, la bande passante et les enregistrements de signaux. SpectraScopeRT propose des spectres de puissance FFT en temps réel (avec maintien et persistance de pics), des spectrogrammes, des histogrammes et des affichages de domaine temporel pendant l’enregistrement, et lors de l’enregistrement de la lecture.

SpectraScopeRT prend également en charge le double récepteur, la double bande passante pour l’affichage en temps réel et l’enregistrement sans intervalle. Cela permet à 2 convertisseur de fréquence alimentant un seul numériseur ou 2 numériseurs d’afficher et d’enregistrer des bandes parallèles côte à côte, doublant ainsi efficacement la bande passante disponible.

Les numériseurs et les récepteurs bénéficient d’un support complet de contrôle et d’acquisition de données via Mathworks MATLAB, avec des exemples de programmes fournis pour faciliter le traitement rapide des signaux et l’élaboration d’un programme d’analyse de modulation. Des SDK supplémentaires et des exemples de programmes sont fournis pour C/C # et LabVIEW.

La série WBR-200, systèmes d’enregistrement de signaux RF à 16 bits comprend des récepteurs à large bande qui possèdent jusqu’à 3 largeurs de bande FI sélectionnables, de 10 MHz à 160 MHz. Le réglage du signal RF couvre 50 MHz à 27 GHz pour fournir une capacité d’analyse et de signal en temps réel inégalée idéalement adaptée à la résolution 16 bits du numériseur intégré RAZOR de GAGE et à une fréquence d’échantillonnage de 500 MS/s.

Le modèle de numériseur RazorMax Express à 4 canaux peut prendre en charge 2 récepteurs en mode bande de base (sorties IQ) ou 4 récepteurs en mode Superhet (sorties IF). Les entrées et sorties de référence de 10 MHz sur les numériseurs et les récepteurs fournissent une référence de fréquence unique.
