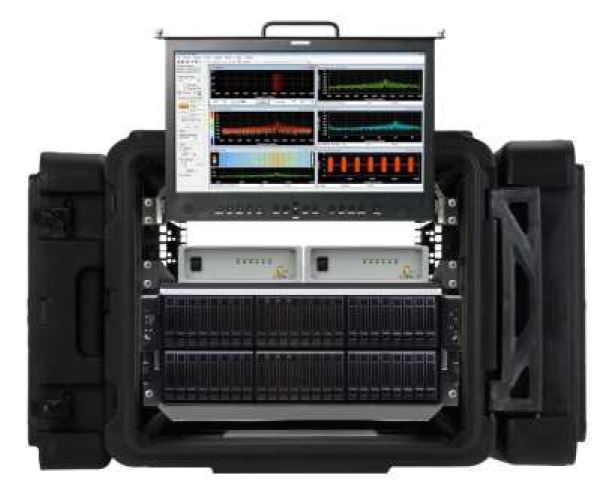

WBR-300 - Enregistreur de données RF large bande

Fonctionnalités principales

  • 1 à 2 entrées RF jusqu’à 27 GHz
  • Jusqu’à 21 canaux de pré-sélecteur et préamplificateur
  • Bande passante du récepteur
    • 500 MHz à 1 GHz FI
    • 80 MHz à 160 MHz ou 140 MHz FI
    • 40 MHz à 70 MHz FI
    • 30 MHz à 70 MHz FI
    • 20 MHz à 70 MHz FI
    • 10 MHz à 70 MHz FI
    • 5 MHz à 70 MHz FI
    • 1 MHz à 70 MHz FI
  • Numériseur
    • 12 bits de résolution
    • De 2 à 4 canaux
    • Jusqu’à 3 Géch/s par voie
    • Jusque 1.75GHz de bande passante
  • Enregistreur de signal portable
    • Rackable
    • Stockage SSD jusqu’à 72 To
    • Processeur Xeon à multi-cœurs
    • Jusqu’à 512Go de RAM
Demande de prix Fiche produit

Cette  série de systèmes d’enregistrement de signaux RF est complète avec des récepteurs intégrés, des numériseurs, un ordinateur, un système de stockage et un logiciel d’analyse de spectre sans programmation. Ces solutions clés en main fournissent aux clients un système d’enregistrement de signaux très puissant et flexible, tout en minimisant les risques inhérents aux systèmes auto-intégrés.

Le logiciel d’analyse de spectre, SpectraScopeRT, ne nécessite aucune programmation et permet de contrôler la fréquence centrale du récepteur, la bande passante et les enregistrements de signaux. SpectraScopeRT propose des spectres de puissance FFT en temps réel (avec maintien et persistance de pics), des spectrogrammes, des histogrammes et des affichages de domaine temporel pendant l’enregistrement, et lors de l’enregistrement de la lecture.

SpectraScopeRT prend également en charge le double récepteur, la double bande passante pour l’affichage en temps réel et l’enregistrement sans intervalle. Cela permet à 2 convertisseur de fréquence alimentant un seul numériseur ou 2 numériseurs d’afficher et d’enregistrer des bandes parallèles côte à côte, doublant ainsi efficacement la bande passante disponible.

Les numériseurs et les récepteurs bénéficient d’un support complet de contrôle et d’acquisition de données via Mathworks MATLAB, avec des exemples de programmes fournis pour faciliter le traitement rapide des signaux et l’élaboration d’un programme d’analyse de modulation. Des SDK supplémentaires et des exemples de programmes sont fournis pour C/C # et LabVIEW.

La série WBR-300, systèmes d’enregistrement de signaux RF à 12 bits comprend des récepteurs à large bande qui possèdent jusqu’à 8 largeurs de bande FI sélectionnables, de 1 MHz à 500 MHz. Le réglage du signal RF couvre 50 MHz à 27 GHz pour fournir une capacité d’analyse et de signal en temps réel inégalée idéalement adaptée à la résolution 12 bits du numériseur intégré EON de GAGE et à une fréquence d’échantillonnage de  3 GS/s.

Le modèle de numériseur 2 canaux EON Express peut prendre en charge 1 récepteur avec mode large bande (500 MHz BW) et des modes à bande étroite (80/40/30/20/10/5/1 MHz). Les entrées et sorties de référence de 10 MHz sur les numériseurs et les récepteurs fournissent une référence de fréquence unique pour les performances du système synchronisé.
