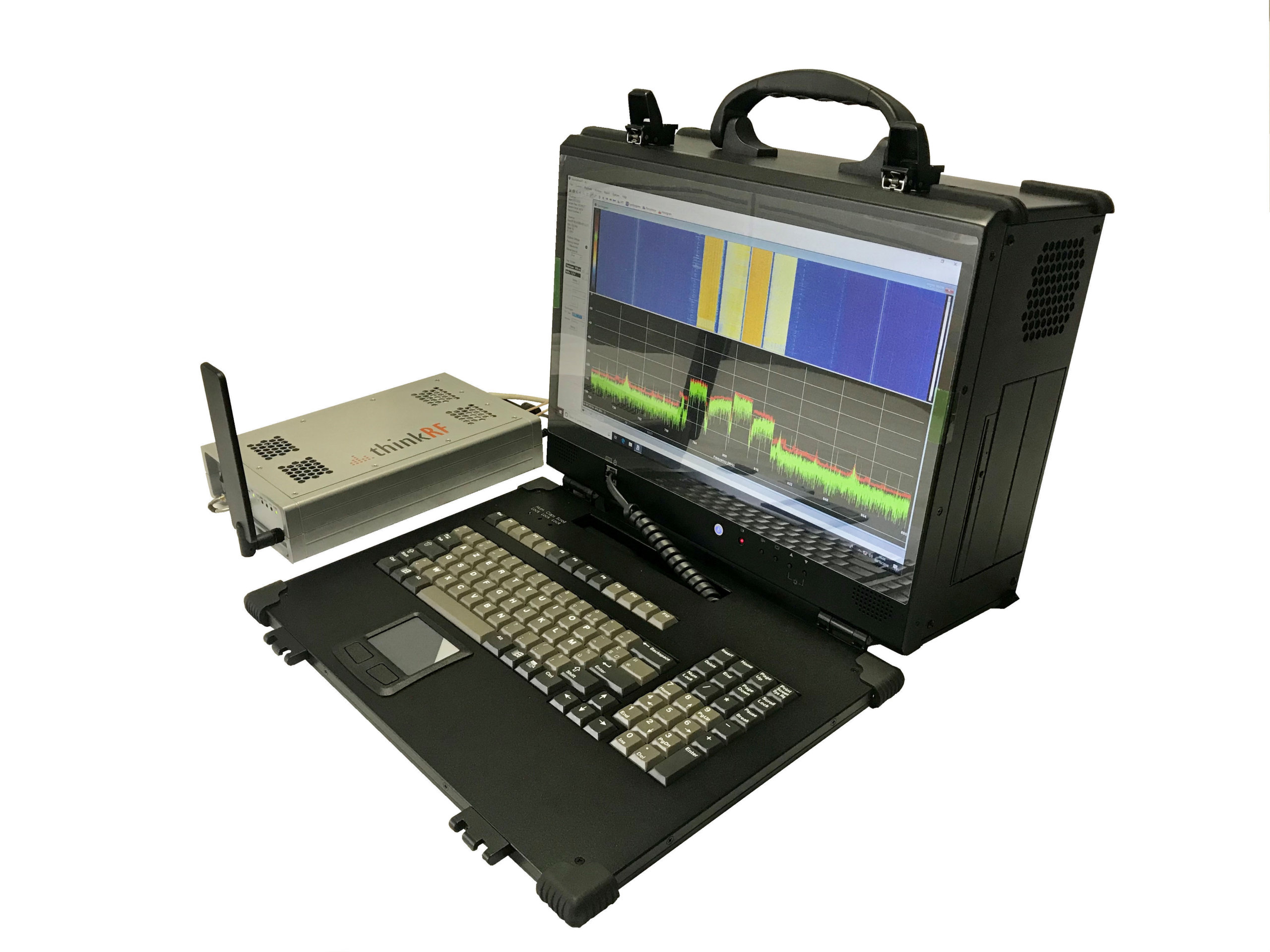

WBR-100 - Enregistreur de données RF large bande

Fonctionnalités principales

  • Bande passante en temps réel (RTBW) jusqu’à 160 MHz
  • Gammes de fréquences de 9 kHz à 27 GHz
  • Plage dynamique (SFDR) jusqu’à 100 dBc
  • Conversion A/N, 500Méch/s, 16 bits
  • Processeur: Intel Xeon Gold 6128, 3,4 GHz à 6 cœurs / 12 fils, Max Turbo à 3,7 GHz, cache 193 Mo L3
  • Jusqu’à 48 Go de mémoire DDR4
  • Jusqu’à 61,44 To de stockage de données
  • Jusqu’à 17 heures d’enregistrement
  • Logiciel intuitif pour l’acquisition et la lecture
Demande de prix Fiche produit Poser une question

Les systèmes d’enregistrement spectral RF large bande 16 bits WBR-100 sont dotés de récepteurs intégrés, de numériseurs, d’un ordinateur, d’un ensemble de stockage et d’un logiciel d’analyse du spectre sans programmation.
Ces solutions clé en main fournissent aux clients un système d’enregistrement de signaux très puissant et flexible, tout en minimisant les risques des systèmes auto-intégrés.

Le WBR-100 prend en charge des gammes de fréquences allant de 9 kHz à 27 GHz, ce qui permet de tester les systèmes modernes sans exclure les tests tels que les interceptions de troisième ordre.

Les récepteurs large bande WBR-100 offrent jusqu’à 4 largeurs de bande sélectionnables par logiciel, allant de 10 MHz à 160 MHz, afin de permettre un enregistrement du signal en temps réel à spectre sans précédent.

Le WBR-100 peut prendre en charge 2 récepteurs en mode bande de base (sorties IQ) ou 4 récepteurs en mode superhétérodyne (sorties IF). Les entrées et les sorties de référence à 10 MHz sur les numériseurs et les récepteurs fournissent une référence de fréquence unique pour les performances synchronisées du système.

Le logiciel d’enregistrement de spectre SpectraScopeRT ne nécessite aucune programmation et permet de contrôler les enregistrements de fréquence centrale, de largeur de bande et de signal du récepteur. SpectraScopeRT propose des spectres de puissance FFT en temps réel (avec maintien des crêtes et persistance), des spectrogrammes, des histogrammes et des affichages dans le domaine temporel pendant l’enregistrement et lors de la lecture.
SpectraScopeRT prend également en charge le double récepteur, le double fonctionnement en bande passante pour l’affichage en temps réel et l’enregistrement sans interruption. Cela permet à deux convertisseurs abaisseur alimentant un seul numériseur d’afficher et d’enregistrer des largeurs de bande parallèles côte à côte, doublant ainsi la largeur de bande disponible.

WBR-08G-160 - Couverture de fréquence 100 kHz - 8 GHz, configuration de bande passante comme suit: 160 MHz (IF 0 Hz), 80 MHz (IF 55 MHz), 10 MHz (IF 35 MHz)

Enregistreur
WBR-18G-160 - Couverture de fréquence 100 kHz - 18 GHz, configuration de bande passante comme suit: 160 MHz (IF 0 Hz), 80 MHz (IF 55 MHz), 10 MHz (IF 35 MHz)

Enregistreur
WBR-27G-160 - Couverture de fréquence 100 kHz - 27 GHz, configuration de bande passante comme suit: 160 MHz (IF 0 Hz), 80 MHz (IF 55 MHz), 10 MHz (IF 35 MHz)

Enregistreur
Option-Mem48G - Augmentation de la mémoire RAM à 48G

Enregistreur
Option-disk60T - Augmentation de la capacité disque à 60To

Enregistreur
WBR-100 Enregistreur de données RF large bande
WBR-08G-160 Couverture de fréquence 100 kHz - 8 GHz, configuration de bande passante comme suit: 160 MHz (IF 0 Hz), 80 MHz (IF 55 MHz), 10 MHz (IF 35 MHz)
WBR-18G-160 Couverture de fréquence 100 kHz - 18 GHz, configuration de bande passante comme suit: 160 MHz (IF 0 Hz), 80 MHz (IF 55 MHz), 10 MHz (IF 35 MHz)
WBR-27G-160 Couverture de fréquence 100 kHz - 27 GHz, configuration de bande passante comme suit: 160 MHz (IF 0 Hz), 80 MHz (IF 55 MHz), 10 MHz (IF 35 MHz)
Option-Mem48G Augmentation de la mémoire RAM à 48G
Option-disk60T Augmentation de la capacité disque à 60To
