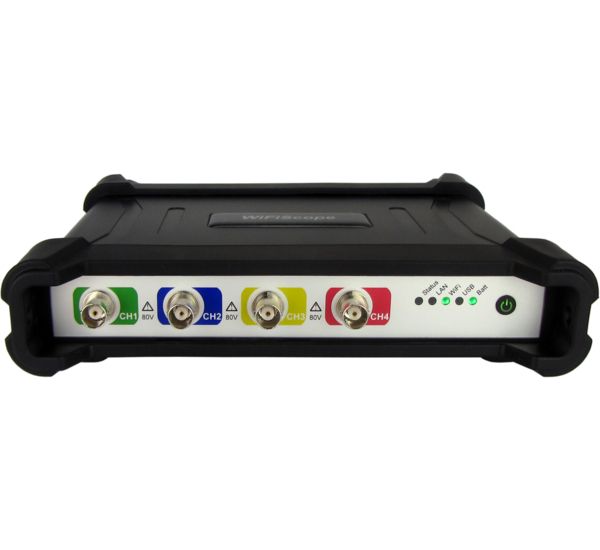

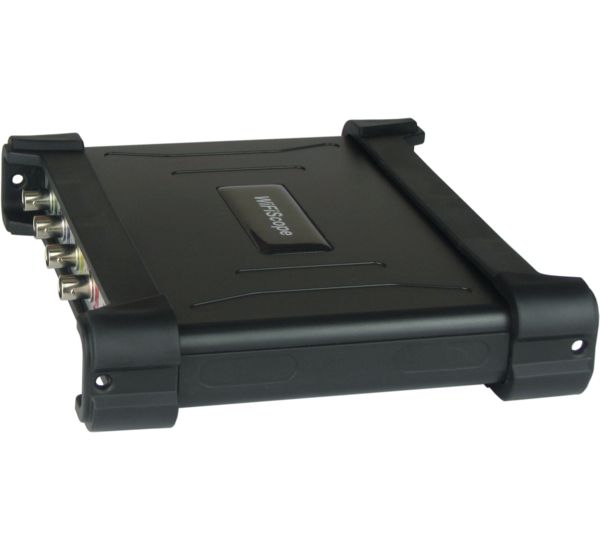

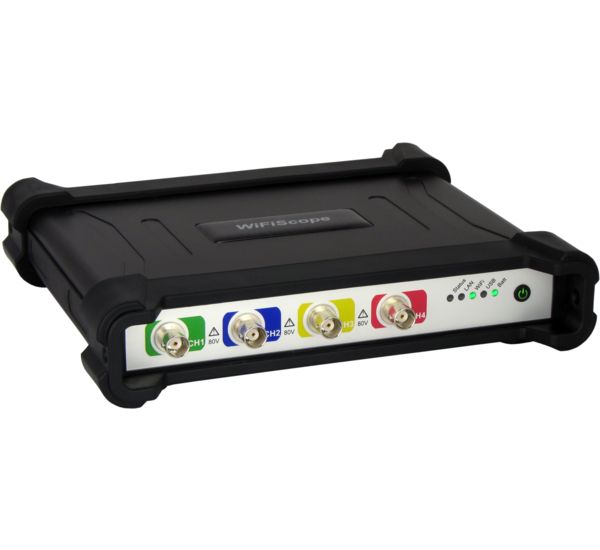

Cet oscilloscope WiFi haut débit combine un échantillonnage rapide allant jusqu’à 1 GSéch/s à des résolutions élevées de 12, 14 et 16 bits et une mémoire importante de 64 Méch sur les quatre canaux. L’oscilloscope prend en charge les transferts de données en continu jusqu’à 200 MSéch/s en continu et peut être synchronisé avec d’autres oscilloscopes à l’aide de l’interface CMI pour former un instrument combiné multicanal à base de temps synchronisée. L’interface CMI est disponible par défaut sur le WiFiScope WS6 DIFF. En option, le WiFiScope WS6 DIFF peut être livré avec un test de connexion SureConnect.
La flexibilité et la qualité offertes par le WiFiScope WS6 DIFF sont incomparables par rapport aux autres oscilloscopes de sa catégorie.
Le WiFiScope WS6 DIFF mesure avec des résolutions élevées de 14 et 16 bits. Un signal mesuré avec le WiFiScope WS6 DIFF a donc 256 fois plus de résolution que la plupart des oscilloscopes autonomes, qui ont généralement une faible résolution de 8 ou 9 bits. La haute résolution de l’oscilloscope de précision WiFiScope WS6 DIFF permet de mesurer les signaux avec plus de précision, car l’erreur de quantification est beaucoup plus faible.
Une mémoire importante est nécessaire pour pouvoir enregistrer un signal complet dans la mémoire tampon d’acquisition. Là où la plupart des oscilloscopes ont une mémoire de 2,5 kéch ou de 100 kéch, le WiFiScope WS6 DIFF possède une mémoire pouvant atteindre 256 Méch par canal, en fonction de la résolution sélectionnée et du nombre de canaux actifs. Lorsque vous mesurez avec une résolution de 14 bits et les quatre canaux, la mémoire disponible est de 32 M échantillons par canal. Cela donne à l’utilisateur 300 à 100 000 fois plus de mémoire. L’avantage d’une grande mémoire est qu’il est possible de capturer avec précision des phénomènes uniques et rapides ou de mesurer simultanément des blocs de signaux de communication série complets. Par exemple, des communications série complètes, telles que les signaux de bus CAN, peuvent être mesurées dans un seul enregistrement pour être ensuite examinées et analysées.

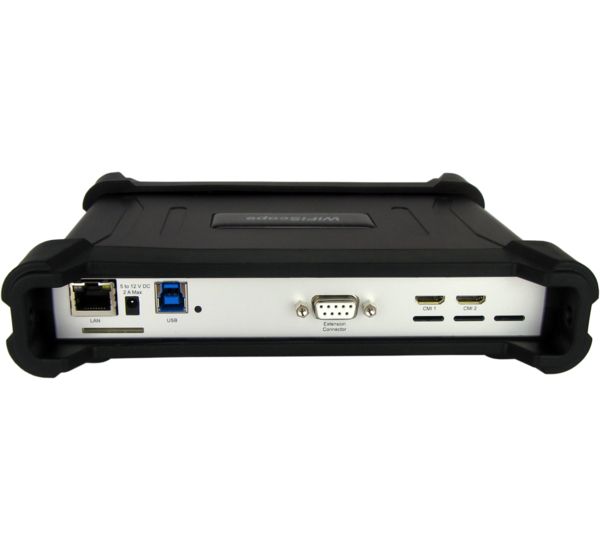

Le WiFiScope WS6 DIFF est équipé d’un bus de synchronisation CMI sophistiqué, permettant de connecter plusieurs WiFiScope WS6 DIFF entre eux au moyen de câbles de couplage, pour les utiliser en tant qu’instrument combiné. Tous les instruments mesureront à la même fréquence d’échantillonnage (écart de 0 ppm!). Outre un bus de synchronisation, le CMI contient également un bus de déclenchement et un bus de détection. Le nombre maximal d’instruments est uniquement limité par le nombre de ports USB disponibles.
