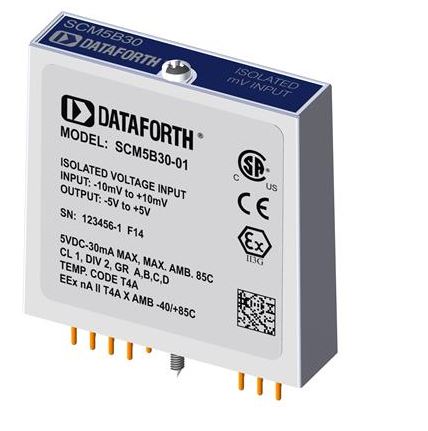

SCM5B Series - Conditionnement de signaux analogiques

Fonctionnalités principales

  • Précision ± 0,03% (typique)
  • Linéarité ± 0,005%
  • Isolement 1500 Veff & 240Vrms sur les E/S
  • Protection ANSI / IEEE C37.90.1 contre les transitoires
  • Alimentation 5V (30mA typique)
  • Filtrage 4 à 6 Pôle passe bas
  • Jusqu’à 160dB de CMR
  • 95dB de NMR à 60Hz, 90dB à 50Hz
  • Dérive de ± 1μV°C
  • Sortie bruit de 150μVrms
  • Température de fonctionnement de -40°C à +85°CC
  • Conforme CE
Demande de prix Fiche produit Poser une question

Chaque module Dataforth 5B fournit une entrée ou sortie analogique isolée. Les modules d’entrée s’interfacent avec tous les types de capteurs externes, filtrent, isolent, amplifient, et finalement convertissent les signaux d’entrée en tension analogique de haut niveau. Les modules de sortie acceptent des signaux de tension analogique de haut niveau à partir d’un système hôte, isolent et amplifient avant de fournir courant ou tension au dispositifs terrains.

Plus de 250 modules 5B différents sont disponibles englobant un large choix de fonctions isolées d’entrée et de sortie analogique. Les entrées analogiques comprennent tension et le courant dans des bandes passantes étroites et larges, thermocouple, RTD, accéléromètre, potentiomètre, jauge de contrainte, fréquence, et transmetteur 2 fils.

Tous les modules 5B sont conformes CE. Les accessoires comprennent une gamme complète de fonds de panier, de montage rail DIN, de câbles d’interface, supports de fixation, alimentations, et autres accessoires.

SCM5B30 - Module conditionnement de signal d'entrée tension, bande passante 4 Hz SCM5B30 - Module conditionnement de signal d'entrée tension, bande passante 4 Hz

SCM5B

SCM5B31 - Module conditionnement de signal d'entrée tension, bande passante 4 Hz SCM5B31 - Module conditionnement de signal d'entrée tension, bande passante 4 Hz

SCM5B

SCM5B32 - Module conditionnement de signal d'entrée courant, bande passante 4 Hz SCM5B32 - Module conditionnement de signal d'entrée courant, bande passante 4 Hz

SCM5B

SCM5B33 - Module conditionnement de signal d'entrée RMS Vrai SCM5B33 - Module conditionnement de signal d'entrée RMS Vrai

SCM5B

SCM5B34 - Module conditionnement de signal RTD 2 ou 3 fils, bande passante 4 Hz SCM5B34 - Module conditionnement de signal RTD 2 ou 3 fils, bande passante 4 Hz

SCM5B

SCM5B35 - Module conditionnement de signal RTD 4 fils, 4Hz de bande passante SCM5B35 - Module conditionnement de signal RTD 4 fils, 4Hz de bande passante

SCM5B

SCM5B36 - Module conditionnement de signal potentiomètre, 4Hz de bande passante SCM5B36 - Module conditionnement de signal potentiomètre, 4Hz de bande passante

SCM5B

SCM5B37 - Module conditionnement de signal Thermocouple, 4Hz de bande passante SCM5B37 - Module conditionnement de signal Thermocouple, 4Hz de bande passante

SCM5B

SCM5B38 - Module conditionnement de signal Jauge de contrainte, 4Hz ou 10KHz de bande passante SCM5B38 - Module conditionnement de signal Jauge de contrainte, 4Hz ou 10KHz de bande passante

SCM5B

SCM5B39 - Module conditionnement sortie courant, 400Hz de bande passante SCM5B39 - Module conditionnement sortie courant, 400Hz de bande passante

SCM5B

SCM5B392 - Modules conditionnements appairés pour Servomoteur, 1KHz de bande passante SCM5B392 - Modules conditionnements appairés pour Servomoteur, 1KHz de bande passante

SCM5B

SCM5B40 - Module conditionnement de signal Tension, 10KHz de bande passante SCM5B40 - Module conditionnement de signal Tension, 10KHz de bande passante

SCM5B

SCM5B41 - Module conditionnement de signal Tension, 10KHz de bande passante SCM5B41 - Module conditionnement de signal Tension, 10KHz de bande passante

SCM5B

SCM5B42 - Module interface transmetteur 2-fils, 100Hz de bande passante SCM5B42 - Module interface transmetteur 2-fils, 100Hz de bande passante

SCM5B

SCM5B43 - Module conditionnement de signal d'entrée tension avec excitation DC, bande passante 1KHz SCM5B43 - Module conditionnement de signal d'entrée tension avec excitation DC, bande passante 1KHz

SCM5B

SCM5B45 - Module conditionnement Fréquence SCM5B45 - Module conditionnement Fréquence

SCM5B

SCM5B47 - Module de conditionnement de signal thermocouple linéarisé, bande passante 4 Hz SCM5B47 - Module de conditionnement de signal thermocouple linéarisé, bande passante 4 Hz

SCM5B

SCM5B48 - Module de conditionnement accéléromètre SCM5B48 - Module de conditionnement accéléromètre

SCM5B

SCM5B49 - Module de conditionnement de signal de sortie tension, bande passante 400Hz SCM5B49 - Module de conditionnement de signal de sortie tension, bande passante 400Hz

SCM5B

SCM5B Series Conditionnement de signaux analogiques
SCM5B30 Serie Module conditionnement de signal d'entrée tension, bande passante 4 Hz
SCM5B31 Serie Module conditionnement de signal d'entrée tension, bande passante 4 Hz
SCM5B32 Serie Module conditionnement de signal d'entrée courant, bande passante 4 Hz
SCM5B33 Serie Module conditionnement de signal d'entrée RMS Vrai
SCM5B34 Serie Module conditionnement de signal RTD 2 ou 3 fils, bande passante 4 Hz
SCM5B35 Serie Module conditionnement de signal RTD 4 fils, 4Hz de bande passante
SCM5B36 Serie Module conditionnement de signal potentiomètre, 4Hz de bande passante
SCM5B37 Serie Module conditionnement de signal Thermocouple, 4Hz de bande passante
SCM5B38 Serie Module conditionnement de signal Jauge de contrainte, 4Hz ou 10KHz de bande passante
SCM5B39 Serie Module conditionnement sortie courant, 400Hz de bande passante
SCM5B392 Serie Modules conditionnements appairés pour Servomoteur, 1KHz de bande passante
SCM5B40 Serie Module conditionnement de signal Tension, 10KHz de bande passante
SCM5B41 Serie Module conditionnement de signal Tension, 10KHz de bande passante
SCM5B42 Serie Module interface transmetteur 2-fils, 100Hz de bande passante
SCM5B43 Serie Module conditionnement de signal d'entrée tension avec excitation DC, bande passante 1KHz
SCM5B45 Serie Module conditionnement Fréquence
SCM5B47 Serie Module de conditionnement de signal thermocouple linéarisé, bande passante 4 Hz
SCM5B48 Serie Module de conditionnement accéléromètre
SCM5B49 Serie Module de conditionnement de signal de sortie tension, bande passante 400Hz

  • SCM5B32: Analog Current Input Modules
  • SCM5B33 : Isolated True RMS Input Modules
  • scm5b34 : inearized 2- or 3-Wire RTD Input Modules
  • scm5b35 : Linearized 4-Wire RTD Input Modules
  • scm5b36: Potentiometer Input Modules
  • scm5b37 : Non-Linearized Thermocouple Input Modules
  • scm5b38n: Strain Gage Input Modules, Narrow Bandwidth
  • scm5b38w: Strain Gage Input Modules, Wide Bandwidth
  • scm5b39: Current Output Modules
  • scm5b392: Matched-Pair Servo/Motor Controller Modules
  • scm5b40_41: Analog Voltage Input Modules, Wide Bandwidth
  • scm5b42:2-Wire Transmitter Interface Modules
  • scm5b43: General Purpose Input Modules, with DC Excitation
  • scm5b45: Frequency Input Modules
  • scm5b47: Linearized Thermocouple Input Modules
  • scm5b48: Accelerometer Input Module
  • scm5b49: Voltage Output Modules
  • scm5baccs: Accessories, backpanels, and module dimensions
SCM5BPT - Module SCM5B traversant
SCM5BPT - Module SCM5B traversant

Le SCM5BPT est un module d'intercommunication utilisé pour établir une connexion directe entre un signal d'entrée et le bus analogique du fond de panier de la série SCM5B. ...

SCMPB01 - Panneau arrière à 16 canaux avec espaceurs pour le montage.
SCMPB01 - Panneau arrière à 16 canaux avec espaceurs pour le montage.

Le panneau arrière à 16 canaux SCMPB01 peut accepter n'importe quel module analogique SCM5B dans n'importe quel mélange. Il peut être monté sur rack 19 "en métal SCMXRK-002. ...

SCMPB02 - Panneau arrière à 16 canaux avec espaceurs pour le montage.
SCMPB02 - Panneau arrière à 16 canaux avec espaceurs pour le montage.

Le panneau arrière à 16 canaux SCMPB02 peut accepter n'importe quel module analogique SCM5B dans n'importe quel mélange. Il peut être monté sur le rack 19 "en métal ...

SCMPB03 - Panneau arrière à 1 canal, pas de kit de montage inclus
SCMPB03 - Panneau arrière à 1 canal, pas de kit de montage inclus Le SCMPB03 est un panneau de montage un canal dédié aux modules SCM5B, pour le montage sur rail DIN.
SCMPB04 - Panneau arrière à 2 canaux, pas de kit de montage inclus
SCMPB04 - Panneau arrière à 2 canaux, pas de kit de montage inclus Le SCMPB04 est un panneau de montage à deux canaux pour les modules SCM5B
SCMPB05 - Panneau arrière à 8 canaux avec espaceurs pour le montage.
SCMPB05 - Panneau arrière à 8 canaux avec espaceurs pour le montage.

Le panneau arrière SCMPB05 peut accepter jusqu'à huit modules d'entrée et/ou de sortie analogiques SCM5B dans n'importe quelle combinaison. Il peut être monté sur le rack 19 "en ...

SCMPB06 - Panneau arrière à 8 canaux avec espaceurs pour le montage, multiplexé
SCMPB06 - Panneau arrière à 8 canaux avec espaceurs pour le montage, multiplexé

Le panneau arrière SCMPB06 peut accepter jusqu'à huit modules SCM5B dans n'importe quelle combinaison. Il peut être monté sur le rack 19 "en métal SCMXRK-002. Le SCMPB06 a ...

SCMPB07 - Panneau arrière à 8 canaux avec espaceurs pour le montage, haute densité
SCMPB07 - Panneau arrière à 8 canaux avec espaceurs pour le montage, haute densité

Le panneau arrière haute densité à 8 canaux SCMPB07 peut accepter n'importe quel module analogique SCM5B dans n'importe quel mélange. Sa largeur totale est de 5,5 pouces (139,7 ...

SCMXCA004 - Câbles d’interfaçage
SCMXCA004 - Câbles d’interfaçage

Câble d'interface système pour les panneaux arrière SCMPB01 / 02/05/06. Il s'agit d'un câble plat à 26 conducteurs avec un connecteur femelle à terminaison de masse installé à ...

SCMXCJC - Compensation soudure froide encapsulée
SCMXCJC - Compensation soudure froide encapsulée

Le SCMXCJC est le circuit identique utilisé sur les panneaux arrière SCMPB01/02/03/04/05/06/07 sauf qu'il est proposé en tant que composant pour une utilisation sur des cartes de montage ...

SCMXEV - Carte d'évaluation module 5B
SCMXEV - Carte d'évaluation module 5B

Le SCMXEV est une carte mono-canal avec une prise de test pour l'évaluation du module SCM5B. Toutes les entrées/sorties de signaux, les commandes et les connexions d'alimentation sont ...

SCMXIF - Carte d’interfaçage universelle
SCMXIF - Carte d’interfaçage universelle

Le SCMXIF est une carte d'interface universelle qui convertit une entrée de câble plat à 26 broches en 26 bornes à vis pour un fil discret. Il peut ...

SCMXJP-003 - Cavalier d’interconnexion
SCMXJP-003 - Cavalier d’interconnexion

Paquet de 10 cavaliers pour connecter les modules d'entrée/sortie adjacents sur le panneau arrière SCMPB01. Cette connexion est faite si l'on veut diriger la sortie de n'importe quel ...

SCMXR1 - Résistance de conversion courant
SCMXR1 - Résistance de conversion courant

Une résistance de 20Ω, 0,1%, 10ppm/°C de précision est utilisée avec le module d'entrée de courant SCM5B32 ou le module d'interface de transmetteur SCM5B42 à deux fils. Des ...

SCMXRK-002 - Rack métal de 19"


SCMXRK-002 - Rack métal de 19"

Le SCMXRK-002 est un rack métal de 19" pour le montage des panneaux arrière 8BP04/08/16 et de la carte d'interface 8BXIF, des panneaux arrières SCMPB01/02/05/06 et SCM7BP04/08/16
