Ces solutions d’analyseur de spectre en temps réel présentent des configurations ultra-portables pour l’enregistrement en temps réel et sur de longue période des signaux RF. Les signaux large bande jusqu’à 27 GHz peuvent être visualisés, analysés et enregistrés à l’aide de systèmes qui pèsent de 5,4 kg à 10,8 kg. Ils peuvent facilement être transportés comme bagages à main.
Il existe deux configurations principales – La première utilise un contrôleur de mesure ultra-portable et un Récepteur/numériseur/processeur DDC connecté par Ethernet. Ces 2 unités pèsent environ 2,7 kg. chacune, pour un poids total de solution de 5,4 kg. Des signaux en temps réel jusqu’à une bande passante de 100 MHz peuvent être visualisés et des instantanés du domaine temporel enregistrés et traités ultérieurement.
Les autres fonctionnalités incluent la visualisation du spectre à large bande (jusqu’à 27 GHz), les affichages en cascade, le déclenchement dans le domaine fréquentiel et la moyenne du signal, avec de nombreuses options de curseur et d’affichage.
Une fois qu’un signal d’intérêt est identifié, les utilisateurs peuvent passer en mode d’enregistrement en temps réel. En utilisant le mode DDC pour réduire la bande passante, le système permet un enregistrement continu à long terme sans interruption de signaux jusqu’à 2,5 MHz de bande passante – pour des durées allant jusqu’à 71 heures.
Ces enregistrements peuvent ensuite être lus et analysés sur l’écran, avec des régions de signal extraites, enregistrées et converties dans d’autres formats de fichiers pour un post-traitement ultérieur sur d’autres systèmes.

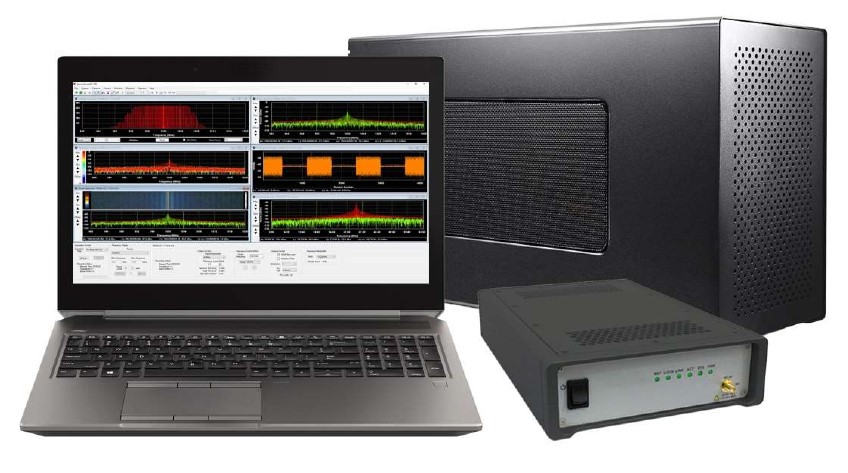

La configuration de niveau supérieur, qui ajoute un numériseur 16 bits externe hébergé par un boitier Thunderbolt, peut être achetée en tant que solution totale pour démarrer, ou éventuellement achetée en tant que mise à niveau vers une configuration plus petite.
Le numériseur 16 bits basé sur Thunderbolt permet un enregistrement en temps réel à bande passante beaucoup plus large. Cela ajoute environ 5,4 kg pour une solution totale de 10,8 kg encore très portable.
Toutes les fonctionnalités décrites dans la première configuration sont toujours disponibles. Le numériseur plus performant permet des enregistrements en temps réel jusqu’à 160 MHz de bande passante, avec des bandes passantes enregistrées sélectionnables de 100, 80, 40 et 10 MHz, selon la configuration. Avec cette solution, 160 MHz de bande passante peuvent être enregistrés en continu jusqu’à 1 heure ou 80 MHz de bande passante peuvent être enregistrés en continu jusqu’à 2 heures.
