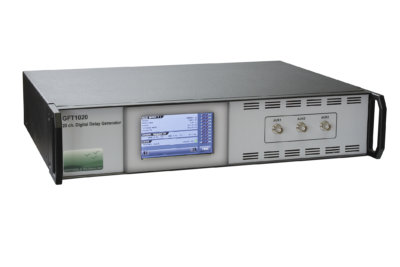

GFT1020 - Générateur de retard 20 voies

Fonctionnalités principales

  • 20 voies de retard indépendantes
  • Résolution 100ps
  • Gigue de 25 ps RMS
  • Plage de 10 secondes
  • Impulsion de sortie jusqu’à 6 V / 50 Ω
  • Déclenchement indépendant pour chaque voie
    • Quatre déclencheurs
      Trois sont répétitifs à partir de trois générateurs internes
      Un est unique à partir d’une entrée externe ou une commande logicielle
  • synchronisation externe jusqu’à 100 MHz
  • Contrôle via le panneau avant, Ethernet, Internet (page Web)
  • les options:
    • Amplitude de sortie de la voie 10 V, 20 V ou 32 V dans 50 Ω
    • Résolution de retard de 1 ps
    • Sortie du canal optique
    • Extension à 40 canaux
Effacer
Demande de prix Fiche produit

Le générateur de retard GFT1020 fournit vingt sorties indépendamment retardées sur le panneau arrière. Des retards allant jusqu’à 10 secondes peuvent être programmés avec une résolution de 100 ps (ou 1 ps en option) et la gigue voie à voie est inférieure à 25 ps RMS. Les sorties BNC fournissent un niveau de 6 V dans 50 Ω. L’amplitude et la largeur des impulsions sont réglables indépendamment pour chaque impulsion de sortie.

Les options comprennent:
– L’amplitude de sortie peut être de 2,5 à 10 V, de 5 à 20 V,  fixes de 32 V ou d’impulsions optiques 250 mW.
– Le nombre de canaux de retard peut être étendu à 40 canaux.

Un déclencheur d’entrée (TRIG IN), l’un des trois générateurs internes synchronisés ou une commande à distance peut déclencher toutes les voies de sortie. Une impulsion de sortie T0 marque un retard nul pour chaque déclencheur.

Tous les paramètres (délai / amplitude / largeur / source de déclenchement pour chaque canal) peuvent être contrôlés localement via un écran tactile et contrôlés à distance via Ethernet et une interface Internet (serveur Web interne) (10/100 Mo/s).

Option 1 - Sortie 10V

Générateur de retards

Option 2 - Sortie 20V

Générateur de retards

Option 3 - Sortie 32V

Générateur de retards

Option 4 - Résolution 1ps

Générateur de retards

Option 5 - Sortie Horloge

Générateur de retards

Option 6 - Horloge E/S (autre que 10MHz)

Générateur de retards

Option 7 - Montage en rack

Générateur de retards

GFT1020Générateur de retard 20 voies
GFT1020 Option 1Sortie 10V
GFT1020 Option 2Sortie 20V
GFT1020 Option 3Sortie 32V
GFT1020 Option 4Résolution 1ps
GFT1020 Option 5Sortie Horloge
GFT1020 Option 6Horloge E/S (autre que 10MHz)
GFT1020 Option 7Montage en rack
