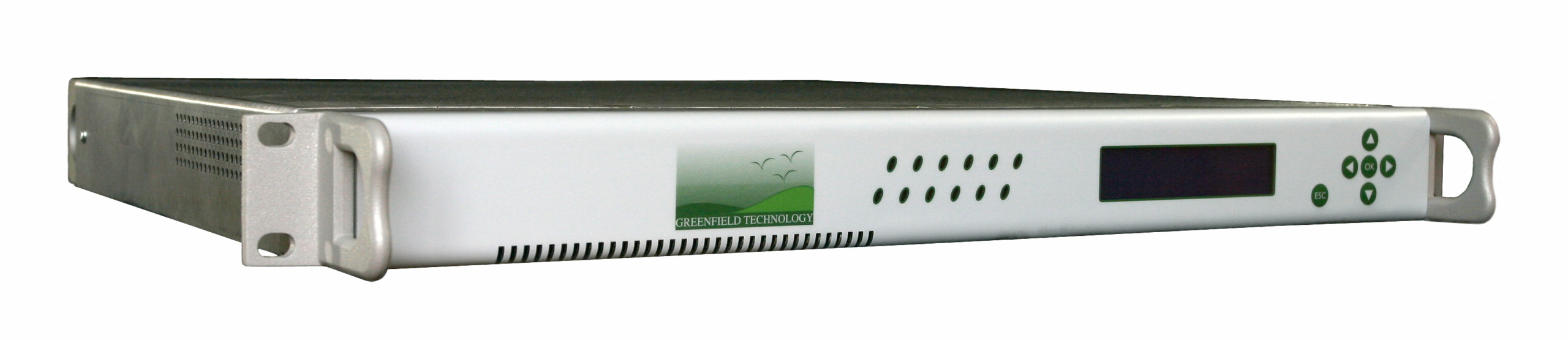

GFT1004 - Générateur de Retards, 4, 8 et 10 Voies

Fonctionnalités principales

  • 4 canaux de retard indépendants
    • Résolution temporelle de 1 ps
    • Gigue <10 ps pour les retards déclenchés internes
    • Gigue <25 ps pour les retards déclenchés externes
  • Impulsion de sortie réglable jusqu’à 10V, temps de montée de 1 ns
  • Des sources de déclenchement externes ou internes à chaque canal
  • Synchronisation interne ou externe jusqu’à 90 MHz
  • Contrôle indépendant du délai, de la largeur et de l’amplitude
  • Contrôle via Ethernet, une page Web et un panneau avant
  • Boitier compact 1U, 19 ”
  • Options:
    • Extension à 8 ou 10 canaux
    • Impulsion de sortie: niveau TTL ou 20 V ou 32 V ou optique
Demande de prix Fiche produit Poser une question

Le générateur de retard GTF1004 fournit quatre impulsions retardées indépendantes sur le panneau arrière et en option huit ou dix voies. Des délais jusqu’à 10 secondes peuvent être programmés avec une résolution de 1ps et un une gigue voie à voie inférieure à 10 ps RMS. Les sorties BNC délivrent jusqu’à 10V, 1 ns de temps de monté dans 50Ω. Amplitude d’impulsion et la largeur sont réglables sur chaque voie de sortie.

Un canal d’entrée ou deux temporisateurs internes synchronisés sont utilisés pour déclencher tous les canaux de sortie. Un canal T0 est utilisé pour référencer dans le temps toutes les impulsions retardées de sortie.

Le GFT1004 est un générateur de délai fonctionnant soit de manière autonome, soit en tant que composant dans un système de synchronisation (option 2). En mode système de synchronisation, il est utilisé avec un maître GFT3001 émetteur qui contrôle et synchronise un nombre de GFT1004 au travers de fibres optiques.

Les paramètres de retard peuvent être localement contrôlés par les touches de l’affichage en face avant, l’écran LCD et le contrôle via internet.

Option 1 - Extension à 8 voies, 10V en sortie

Générateur de retards

Option 2 - Sortie optique pour le mode système génerateur multiple

Générateur de retards

Option 3 - Sortie Horloge

Générateur de retards

Option 4 - Sortie 32V

Générateur de retards

Option 5 - Extension à 10 voies, 10V en sortie

Générateur de retards

Option 6 - Sortie de 5V à 20V variable

Générateur de retards

Option 7 - Sortie niveau TTL

Générateur de retards

Option 8 - Sortie optique

Générateur de retards

Option 9 - Resolution 100ps

Générateur de retards

GFT1004 Générateur de Retards, 4, 8 et 10 Voies
GFT1004 Option 1 Extension à 8 voies, 10V en sortie
GFT1004 Option 2 Sortie optique pour le mode système génerateur multiple
GFT1004 Option 3 Sortie Horloge
GFT1004 Option 4 Sortie 32V
GFT1004 Option 5 Extension à 10 voies, 10V en sortie
GFT1004 Option 6 Sortie de 5V à 20V variable
GFT1004 Option 7 Sortie niveau TTL
GFT1004 Option 8 Sortie optique
GFT1004 Option 9 Resolution 100ps
